Introducción
Las carreteras, como elementos principales de la infraestructura vial, desempeñan un papel fundamental en la conectividad y el desarrollo económico de la sociedad 1). Por ello, de su condición y conservación depende en gran parte el funcionamiento integral de las ciudades 2). Al proporcionar movilidad a usuarios, bienes y servicios, la red vial debe cumplir estándares de calidad, seguridad y comodidad, que se garantizan con un mantenimiento óptimo 3. Para este fin, se requieren bases de datos confiables con información actualizada y precisa sobre el estado de las carreteras 4), que permita implementar estrategias correctas, y así, evitar sobrecostos y controlar el deterioro del pavimento.
Es imprescindible la evaluación del estado superficial del pavimento mediante mediciones fiables que permitan diagnosticar la funcionalidad, e indiquen la mejor alternativa de mantenimiento o restauración 5). Esta evaluación se puede efectuar mediante diversos métodos y herramientas. Uno de los más convencionales se basa en la inspección visual, cuyos resultados se ven influenciados por subjetividad de los inspectores, alta demanda de tiempo, costos elevados y, en ocasiones, riesgos que supone para la vida de los evaluadores 6).
Las nuevas técnicas de adquisición automatizadas, que utilizan cámaras o tecnología láser, permiten cubrir el problema de una manera eficiente y objetiva 7). Así, los vehículos aéreos no tripulados (VANT) surgen como una alternativa de fácil manejo para abarcar grandes áreas en poco tiempo, sin interferir con los elementos de la vía 8). Además, recolectan imágenes de alta resolución en las que se puede identificar el tipo y la cantidad de fallas superficiales, además de conservar el registro de la evaluación, con el fin de contrastar los cambios a futuro.
La realidad de un país en desarrollo, como Colombia, en el que más del 50 % de la red vial pavimentada, según 9), se encuentra en estado de regular a muy malo; evidencia un déficit de infraestructura vial que vuelve prioritaria una evaluación eficaz que permita programar estrategias adecuadas que fomenten un buen estado de servicio de las carreteras del país.
La problemática nombrada plantea la necesidad de analizar metodologías y sistemas para la evaluación de pavimentos flexibles, tema que ha sido investigado en contextos internacionales y nacionales. El objetivo de este artículo es revisar estos aportes y evidenciar los enfoques de diversas investigaciones de detección de fallas superficiales en pavimento flexible. La metodología expone el proceso de revisión bibliográfica, luego se presentan los resultados de las investigaciones recopiladas enfocadas en los métodos de detección. Posteriormente, se encamina una discusión de los avances en distintos contextos territoriales.
Metodología
Para el estado del arte, se realizó una revisión sistemática de literatura, utilizando una metodología de análisis cualitativo basada en la propuesta de 10). Esta se orienta por el planteamiento de preguntas cómo: ¿qué métodos de evaluación de fallas superficiales en pavimentos flexibles se han usado en los últimos años en el ámbito internacional y nacional?; ¿cuáles son los índices de evaluación de pavimentos más usados en estos contextos?; ¿qué tipo de fallas superficiales son las más analizadas en las investigaciones en los últimos años?
Se realizó una recopilación de fuentes, entre artículos de revistas, libros y trabajos de grado, relacionados con el tema de evaluación superficial de pavimentos. Para investigaciones internacionales se utilizan bases de datos como Science Direct, Web of Science, Scopus y Research Gate, y en el contexto nacional, se usan principalmente repositorios institucionales.
Se emplearon los términos de búsqueda “PAVEMENT”, “DISTRESS”, “UAV”. Para la búsqueda de publicaciones de habla hispana, fueron empleados los términos “PAVIMENTO”, “FALLA”, “VANT”. De lo anterior, se obtuvo un total de 91 publicaciones, que fueron sometidas a los criterios establecidos en la tabla 1.
Tabla 1 Secuencia de revisión de la literatura
| Etapas | Actividades | Resultado |
|---|---|---|
| Estrategia de búsqueda y análisis bibliométrico | Se realiza una búsqueda detallada en bases de datos como Science Direct, Scopus, Web of Science y Research Gate. | Se encuentran 91 artículos en inglés y español, de los que se descartan 9, de acuerdo con los términos de exclusión. Esto presenta 82 artículos viables, de los cuales el 80 % fueron publicados en los últimos seis años (2018-2023), lo que demuestra la relevancia y actualidad del tema. |
| Se realiza un filtro con los términos de búsqueda “PAVEMENT, DISTRESS, UAV” limitada al título y palabras clave. | ||
| Los resultados de la búsqueda de las bases de datos se analizan mediante el software VOSviewer en su versión 1.6.20. | ||
| El software filtra los artículos según la coocurrencia de palabras clave, lo cual arroja como resultado una red de nodos que muestra la relevancia de los temas. | ||
| De este filtro se descartan los documentos cuyas palabras clave no se correlacionan en la red nodal. | ||
| En una hoja de cálculo se tabulan los documentos relevantes, y se tiene en cuenta procedencia y año de publicación. | ||
| Criterios de selección y revisión | El criterio de selección se establece en artículos de investigación teórica y experimental relevantes en título y palabras clave. | De los 82 artículos, 48 son en inglés, 1 en portugués y 33 en español. Luego del filtro de selección, se establecen para el análisis 75 artículos. |
| Se establecen temáticas generales sobre evaluación de fallas: sistemas de adquisición de fallas, tipos de fallas y parámetros de evaluación. | ||
| Se hace una revisión minuciosa de cada artículo para clasificarlo según contexto locativo. Como último filtro se descartan los que no son relevantes para ninguna temática. | ||
| Extracción de datos | Se realiza un análisis particular para los 75 documentos, con datos generales, objetivo, aplicación, sector, temática principal, resultados y conclusiones. | Revisión completa de 75 documentos, para la evaluación conceptual del tema. Finalmente, se seleccionan 43 artículos en inglés, 1 en portugués y 31 en español. |
| Se analizan los artículos y se extraen los datos que prevalecen para un análisis general del tema. | ||
| Se diligencian formularios para la clasificación global de la investigación. | ||
| Análisis y discusión de información | Se analiza cada uno de los aportes de los artículos a las temáticas seleccionadas. | Producción de artículo de revisión del tema de investigación. |
| Se elaboran cuadros de resultados de evaluación de fallas superficiales en pavimentos flexibles. |
Fuente: elaborado a partir de (10).
Con el fin de realizar un análisis más conciso, se implementó el programa VOSviewer, el cual por medio de palabras clave, permite construir una red de coincidencia. En este caso, se considera un enfoque de coocurrencia, para el que se estableció un mínimo de ocurrencias por palabra, lo que resulta en cuatro clústeres evidenciados en la red de la figura 1.
Fuente: elaborada en programa VOSViewer versión 1.6.20

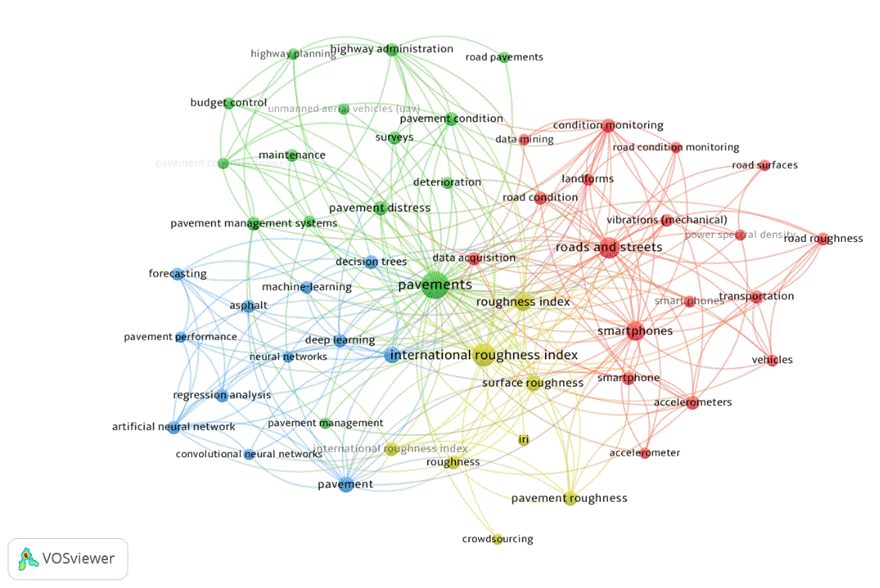

Figura 1 Red de coincidencia de palabras clave
Para dar respuesta a las preguntas orientadoras, se establecen temáticas relacionadas con la evaluación de pavimentos. Estas determinan la estructura de la presente revisión y se componen por las investigaciones resultantes de los filtros presentados en la tabla 1.
Evaluación de pavimentos
La evaluación técnica de la condición del pavimento, según 11), es “el paso fundamental para asignar las acciones de conservación más adecuadas que deben ser aplicadas en el pavimento a evaluar”. Este proceso comprende dos aspectos clave: la evaluación funcional y la evaluación estructural. La primera tiene en cuenta los factores que afectan el servicio y la seguridad de la carretera, es decir, la evaluación de las irregularidades presentes en la capa superficial del pavimento 12), denominadas “fallas superficiales”, las cuales son objeto de esta revisión enfocada en pavimentos flexibles.
El origen de estas fallas está dado principalmente por el debilitamiento de la estructura del pavimento, resultante de uno o varios factores: clima, humedad, altos niveles de tránsito o calidad constructiva 13). Al tratarse de un pavimento flexible, constituido por un conjunto superpuesto de capas, denominadas “capa asfáltica”, “base” y “subbase” 14), está sujeto a una gran cantidad de esfuerzos, los cuales pueden derivar en fallas 15, como grietas, baches, ahuellamiento, entre otras, clasificadas según diferentes instituciones. En Colombia, según 16), en su convenio para el manual de inspección visual, se establecen 26 tipos de falla agrupados en 5 categorías. Internacionalmente, la metodología PCI (pavement condition index) define 19 fallas, clasificadas en 4 grupos 17), especificados en la tabla 2, en los que se incluyen referencias de investigaciones en las que se detectaron y analizaron estas distintas fallas.
Tabla 2 Evaluación de fallas en pavimentos
| Categoría | Tipo de falla | Referencia |
|---|---|---|
| Fisuras y grietas | Piel de cocodrilo | 2), (8), (18), (19), (20), (21), (22), (23 |
| Agrietamiento en bloque | 1), (8), (19), (24), (25 | |
| Grieta de borde | 3), (5), (19 | |
| Grieta de reflexión de junta | 19 | |
| Grietas longitudinales y transversales | 3), (4), (8), (20), (21), (22), (23), (26), (27), (28 | |
| Cruce de vía férrea | ||
| Grietas parabólicas | 19), (22 | |
| Deformaciones superficiales | Abultamientos y hundimientos | 2), (5 |
| Corrugación | 2 | |
| Depresión | 1), (2), (3), (19 | |
| Ahuellamiento | 3), (18), (29), (30), (31), (32 | |
| Desplazamiento | 5 | |
| Hinchamiento | 2 | |
| Desprendimientos | Huecos / Baches | 1), (12), (13), (19), (20), (22), (24), (25), (30), (33), (34), (35 |
| Desprendimiento de agregados | 2), (19), (36 | |
| Otras fallas | Exudación | 5), (18 |
| Pulimiento de agregados | 2), (5 | |
| Desnivel carril/berma | 19 | |
| Parcheo y acometidas | 3), (4), (5), (8), (19), (22), (24), (36 |
Fuente: autores.
La detección de fisuras y grietas ha sido un enfoque destacado en la mayoría de las investigaciones, como se evidencia en la tabla 2, en contraste con los demás grupos de deterioros. Esto sugiere que se debe profundizar en la investigación de todos los tipos de fallas y sus métodos de detección 20, ya que la falta de mantenimiento de cualquier falla genera consecuencias progresivas, que evolucionan en mayor severidad y daño para la estructura del pavimento, y por consiguiente para la seguridad de los usuarios y sus vehículos 37).
Evitar el daño permanente y proponer la mejor estrategia de mantenimiento, es el objeto de la evaluación funcional del pavimento, para la que se emplean diversas metodologías e instrumentos. Las metodologías más destacadas son el PCI 36, índice de regularidad internacional (IRI) 33, índice de servicio de pavimento (PSI, por su sigla en inglés) 38 y visión e inspección de zonas e itinerarios en riesgo (VIZIR) (21), detalladas en la tabla 3. El propósito de estas consiste en registrar las fallas existentes en un tramo de carretera y evaluar la condición del pavimento, según diversos parámetros como el daño, la irregularidad y la falla superficial 4. El uso de estos índices facilita la propuesta de soluciones adecuadas según el estado y severidad de los deterioros.
Tabla 3 Índices para la evaluación de la superficie de pavimentos
| Índice | Información | Medición | Método de recolección |
|---|---|---|---|
| PCI | Superficie del pavimento | Tipo, gravedad y cantidad de deterioro | Inspección visual |
| IRI | Calidad de movilidad | Rugosidad | Perfil de la carretera |
| VIZIR | Superficie del pavimento | Condición y funcionalidad | Inspección visual |
| PSI | Calidad de movilidad | Rendimiento funcional | Inspección visual |
Fuente: elaborado a partir de 39).
Los instrumentos utilizados para llevar a cabo esta evaluación se definen como sistemas de recolección de datos.
Sistemas de recolección de datos
Actualmente, existen diversos sistemas para evaluar la condición de pavimentos flexibles, los cuales recopilan información del estado real de la superficie 5. Entre los dispositivos implementados, se encuentran los métodos manuales, VANT, sistemas láser, cámaras fotográficas, sensores multiespectrales, entre otros 20). A continuación, se discuten estos métodos.
Métodos manuales
Este método comprende la inspección visual y el levantamiento de fallas en campo, mediante hojas de inspección, catálogos de fallas, equipo de medición (cinta métrica, reglas), señales preventivas (cinta, chalecos y conos) y principalmente, el personal capacitado que realiza la evaluación del deterioro 4). El método de inspección visual, utilizado tradicionalmente y aún vigente por su simplicidad y bajo costo, presenta limitaciones en su ejecución. La subjetividad del criterio del inspector incrementa el riesgo de sesgo en la evaluación de fallas, según (24), quienes, al comparar este método con la fotogrametría de corto alcance (FCA) para el análisis de baches, evidenciaron que la forma irregular de este tipo de fallas exige múltiples mediciones en campo, lo cual aumenta la posibilidad de errores sistemáticos y variabilidad, la cual se controló con el uso de equipos automatizados.
Adicionalmente, 4 demuestran que este método demanda un mayor tiempo de ejecución luego de comparar la detección de grietas y baches, en una carretera en Ecuador, de manera tradicional y con método VANT. La inspección abarcó un total de 15 horas con dos evaluadores, lo que significó un rendimiento promedio de 5 minutos por falla; contrario a los 40 minutos que demoró el VANT en obtener 950 imágenes de las que se detectaron 290 daños.
Cruz-Toribio y Gutiérrez-Lazares 8 concuerdan con lo concluido por Pucha-Aguinsaca y Zárate-Torres 4), tras comparar un resultado de inspección visual de 7 muestras evaluadas en 6 horas por 3 inspectores, contra un método VANT que en solo 7 minutos evaluó el doble de muestras con un solo evaluador, sin contar el procesamiento.
Esto evidencia que el método convencional destaca por su sencillez y facilidad; sin embargo, requiere personal experto y mayor cantidad de inspectores, si se busca eficiencia y rapidez en la recolección de fallas. Priorizar de manera exclusiva la metodología tradicional lleva a bajos niveles de productividad, a altos grados de incertidumbre} e, incluso, a la inseguridad para los usuarios de carreteras 31), por ello los autores recomiendan complementar métodos manuales con métodos automatizados, para obtener un mejor rendimiento.
Vehículos aéreos no tripulados (VANT) (unmanned aerial vehicle (UAV))
Los VANT son plataformas aéreas que pueden volar sin presencia de piloto 34). Tienen la capacidad de mantener una altura de vuelo constante de manera autónoma 40, y la utilidad de ser operados a distancia por personal certificado.
Estos vehículos, también conocidos como “drones”, recientemente se han implementado como herramientas en la inspección, monitoreo y recolección de datos en obras civiles, infraestructura y carreteras 25). Su relevancia radica en el procesamiento digital de la información capturada 12), el cual permite convertir imágenes y vídeos en ortofotos, nubes de puntos, modelo digital de elevación (DEM, por su sigla en inglés) y modelos 3D, mediante coordenadas de las imágenes, puntos de control establecidos en el terreno y demás información integrada para el vuelo 41).
Los programas diseñados para procesar estos datos se destacan por un elevado nivel de automatización en cada fase del vuelo, ya que abarcan desde la autocalibración de las cámaras hasta la aerotriangulación ajustada de manera automática, entre otras funciones 42). Entre los softwares más utilizados para realizar este procesamiento se incluyen Agisoft Methashape/PhotoScan, Pix4D Mapper, Context Capture; los cuales han sido implementados en investigaciones experimentales, como se observa en la tabla 4.
Tabla 4 Investigaciones realizadas con VANT
| Referencia | Objetivo | Características de vuelo | Índice de evaluación | Dispositivo de recolección | Software de procesamiento |
|---|---|---|---|---|---|
| (47) - España | Se analizó la influencia de parámetros VANT para la precisión fotogramétrica en un terreno de 18 000 ha con el software MikroKopter-Tool. | Se consideraron altitudes de (50, 80, 100 y 120 m) con GSD entre 1,2 y 2,9 cm/px y tres GCP (3, 5 y 10) procesando con superposiciones frontales 90 % y laterales 80%. | - | VANT ala giratoria - 8 rotores con motor MikroKopter | Agisoft PhotoScan Professional |
| (5) - Brasil | Se identificaron erosiones, parches y depresiones superficiales en una carretera asfáltica. | Se usó el software eMotion 2, el cual determina automáticamente el tiempo de vuelo, la altitud y la velocidad para registrar 10 GPC con 75 % de superposición de imágenes. | - | VANT ala giratoria - 8 rotores con motor MikroKopter | Agisoft PhotoScan Professional |
| (48) - Colombia | Se auscultó un tramo de 0,912 km por medio de VANT y se compararon los resultados entre las metodologías PCI y VIZIR. | Altura máxima de vuelo 152 m sobre el terreno, distancia máxima del operar 750 m, velocidad 72 km/h y resolución de video 4K 60 fps. | Pavement Condition Index (PCI) VIZIR | VANT ala fija - eBee con cámaras S110 NSR y RGB | Terra 3D |
| (8) - Perú | Se evaluaron 520 m de pavimento flexible por medio de imágenes georreferenciadas con VANT. | Tiempo de vuelo de 7 minutos. El plan de vuelo se realizó en DJI GS Pro, para una altura de vuelo 20 m. Luego de 5 horas de procesamiento, se obtuvieron 145 imágenes georreferenciadas, las cuales evaluaron las fallas de 13 muestras. | Pavement Condition Index (PCI) VIZIR | VANT ala giratoria - DJI Phantom 4 Pro | Agisoft Photoscan |
| (30) - Malasia | Se evaluaron los baches y ahuellamientos en una carretera de la universidad UiTM, mediante el software Map Pilot. | Se voló con altitudes de 10 y 40 m con GSD respectivos de 0,4 y 1,7 cm/px. El VANT viajó a 4 m/s adquiriendo entre 22 y 34 imágenes por vuelo, con 70 % de superposición. | Pavement Condition Index (PCI) | VANT ala giratoria - DJI Phantom 4 Pro | Pix4D Mapper |
| (46) - España | Se analizó la importancia de puntos de control en la evaluación con drones en cuatro tramos de carretera. | Se usó una combinación de velocidad de 3 m/s, imágenes cada 3 s, superposición de 80 %, altura de vuelo de 65 m, para un GSD de 1,75 cm/px. Se obtuvo 746 imágenes, y una recomendación de 9 u 11 puntos de control, dependiendo la separación, a ambos lados de la carretera. | - | VANT ala giratoria - DJI Phantom 3 Professional | Agisoft PhotScan - Global Mapper |
| (13) - Ecuador | Se evaluaron las grietas y baches de un pavimento flexible de un tramo de 500 m | Bajo una configuración 6 GPC, una altura de vuelo de 40 m, intervalo de captura cada 2 segundos, y velocidad horizontal de 2 m/s; se obtuvo una precisión de 2,29 cm. | - | VANT ala giratoria - 4 motores. DJI Phantom 4 Pro. | Pix4D Mapper |
| (49) - Chile | Se obtuvieron 733 imágenes de un procesamiento de 25 min, se creó el modelo 3D y se calculó el IRI mediante varios métodos. | Para la evaluación se fijaron parámetros de altura de vuelo de 10 m, velocidad de 1,5 m/s, superposición de 80%, GSD de 1,93 mm/px, y fotografías cada 2 seg. | - | VANT ala giratoria - DJI Mavic Pro 1 | Agisoft PhotoScan |
| (3) - Italia | Se evaluaron fallas como grietas, depresiones y surcos en un tramo de carretera de 1 km. El software de detección usado fue Cloud Compare. | Se establecieron 8 GPC por cada 200 m, una altura de vuelo de 10 m, y una toma de imágenes automáticas cada 2 segundos. | International Roughness Index (IRI) | VANT ala giratoria - DJI Phantom 4 pro | Context Capture (Bentley) |
| (25) - España | Se diseñó una plataforma que permite detectar baches y grietas mostrado en una carretera en España. | Para ello se consideraron parámetros de altitud de 60 m, vuelos de 34 minutos, velocidad entre 4 y 7 m/s y 568 imágenes con una precisión del 95 %. | - | VANT ala giratoria - DJI Mavic Pro 2 | Agisoft Metashape |
| (50) - Colombia | El proyecto realizó una serie de fotografías para evidenciar la evolución de las edificaciones de la universidad UPTC. | Para esto utilizaron parámetros de vuelo con altura promedio de 60 m y un GSD de 2 cm/px. | - | VANT ala giratoria - DJI Mavic Air 2 | You Only Look Once (YOLO v.4) |
| (19) - Indonesia | Se evaluó la condición de 1,5 km de pavimento flexible con parámetros SDI y PCI. | Se establecieron 7 puntos de control, y se planeó la ruta de vuelo con Pix 4D capture, con una altura entre 13 y 20 m. | - | VANT ala giratoria - DJI Phantom 4 | Pix4D Mapper |
Fuente: autores.
Existen actualmente diferentes tipos de drones, entre ellos, de ala giratoria (multirrotor y rotor único), de ala fija e híbridos 43). La elección del VANT depende del objeto del proyecto; los modelos de ala fija poseen más autonomía de vuelo, menor consumo de energía y vuelos a mayor velocidad 44. Sin embargo, requieren una zona amplia para su despegue y aterrizaje. Contrario a esto, el modelo de ala giratoria permite un despegue vertical y posee mayor capacidad de maniobra, lo que garantiza una toma de fotografía más estable. Sin embargo, el gran consumo de energía limita el tiempo de vuelo de este modelo 41).
Considerando lo anterior, los estudios registrados en la tabla 4 confirman que el modelo de VANT multirrotor o de ala giratoria es el tipo más utilizado para la metodología experimental, ya que el 92 % de las investigaciones referidas implementaron este tipo de dron.
Es importante resaltar que la calidad de los datos obtenidos mediante VANT se ve influenciada por los siguientes parámetros:
Superposición. Se refiere al traslapo de imágenes adyacentes tomadas en orientación longitudinal y transversal mediante puntos característicos comunes. Cuanto mayor es la superposición, más sencillo es para el software crear un mapa uniforme. Este valor debe estar entre 60 % y 80 % según 35).
Altura de vuelo. Se determina en función de los obstáculos de las rutas inspeccionadas, con el fin de evitar colisiones. Se tiene que, a mayor altura de vuelo, mayor superficie cubierta, pero menor nivel de detalle. Según 22), con una altura mínima de 12 m se evita la interferencia de la mayoría de los obstáculos terrestres. De acuerdo con las investigaciones de la tabla 4, no se presenta unanimidad en las alturas establecidas; en síntesis, este parámetro depende del proyecto.
Distancia de muestreo en tierra (ground sampling distance (GSD)). Se entiende como la distancia entre dos pixeles consecutivos, respecto a mediciones reales del suelo; por ello representa los detalles más pequeños que se observan en una imagen 45. De este modo, a menor valor de GSD, mejor resolución espacial de la imagen y, con ello, mejor visualización de los detalles presentes 1). En las investigaciones detalladas en la tabla 4, se muestran valores de GSD promedio de 1 a 2 cm/px, y alturas de vuelo entre 10 m y 120 m; sin embargo, no se observa una correlación definida entre estas dos variables, debido a la influencia de las características de la cámara en el valor de GSD.
Puntos de control terrestre (ground control points (GCP)). Hace referencia a puntos físicos que sirven como guía en el proceso de georreferenciación indirecta de las imágenes tomadas por el VANT. La cantidad y la distribución de los GCP garantizan una relación entre el sistema de coordenadas terrestres y de las imágenes para generar una precisión absoluta del modelo 19). De acuerdo con 46), es necesario un mínimo de tres GCP, sin embargo, estima que a mayor número de GCP se obtiene mejor precisión de los productos. La literatura establece investigaciones que implementan de 5 a 10 GCP en promedio, según la magnitud del proyecto.
Sistemas de escáner láser (terrestrial laser scanning [TLS])
El escáner láser representa una de las soluciones tecnológicas más recientes en el desarrollo y el procedimiento de detección de fallas superficiales en pavimentos 32). Este sistema también se conoce como LiDAR (Light Detection And Ranging) terrestre, y se destaca por la adquisición de coordenadas topográficas de una gran cantidad de puntos en tierra, por medio de la proyección de pulsos láser hacia estos, que miden la distancia del dispositivo hasta el objeto 51), (52).
Para ello, considera distintos métodos de captación de modelos 3D, ya sea triangulación, cambios de fase y tiempo de vuelo, utilizados para medir el alcance y la intensidad de los objetos que son visibles desde el escáner láser 28).
La técnica de triangulación examina el punto objetivo del brillo del láser mediante una cámara, el cual incide en diversos sitios del campo visual para determinar la posición del objetivo. Cook 53 implementó este principio, mediante un Riegl VZ-6000, y con objetivos reflectantes determinó la topografía de un desfiladero en Taiwán. Asimismo, 23 diseñaron un sistema de recolección de perfilado láser 3D basado en el principio de triangulación, para detectar simultáneamente fallas como grietas y deformaciones en el pavimento, con una precisión de detección mayor al 98 %.
La metodología basada en técnica de cambio de fase utiliza la medición del desplazamiento angular de la señal emitida y la señal reflejada por el objeto de análisis 39), lo que permite una mayor resolución en la captura tridimensional. La investigación de 28 implementó esta metodología mediante una estrategia LiDAR, orientada a la generación y procesamiento de puntos tridimensionales. El estudio se aplicó a cuatro muestras agrietadas, por medio de un sistema de escáner Trimble TX5 de cambio de fase, en el cual se caracterizó la geometría de las grietas con alta precisión.
La técnica de sensores de tiempo de vuelo considera el tiempo transcurrido entre la emisión y reflexión de la señal láser para calcular la distancia entre el objetivo y el centro del mecanismo. En (54) se efectuó un modelo de descomposición 3D-PCDM para analizar deterioros del pavimento para datos con escaneo láser. Para ello, se aplicó una técnica de tiempo de vuelo con un perfilador láser, de la que se obtuvo una precisión superior al 92,75 % verificada mediante grietas y marcas viales. De igual manera, 55 desarrollaron un sistema de mediciones de grietas por láser (LCMS, por su sigla en inglés) compuesto por dos perfiladores que adquieren datos 3D de alta resolución, para extraer automáticamente datos de grietas, baches y parches, en los cuales se determinó el tipo, la gravedad y su ubicación respectiva.
En definitiva, los sistemas TLS han demostrado una amplia aplicabilidad para la evaluación de carreteras y pavimentos, lo que representa una alternativa dominante frente a métodos manuales y técnicas de cámaras visuales 51). Esta tecnología ofrece ventajas significativas como la reducción de tiempo y esfuerzo en adquisición de datos; el uso de tecnología sin contacto, que reduce el riesgo de exposición de usuarios viales, y la generación de modelos 3D interactivos con gran nivel de detalle, que proporcionan mayor eficiencia en el análisis de las condiciones del pavimento 28), (39).
Por el contrario, entre sus limitaciones están el costo elevado de adquisición de estos equipos, la necesidad de personal especializado para su operación, así como la afectación provocada por condiciones ambientales extremas, todas las cuales reducen la calidad de los escaneos y limitan el alcance cuando se trata de entornos muy amplios 56). Lo anterior se atribuye en ocasiones al uso preferencial de métodos más convencionales, como los establecidos anteriormente.
Cámaras
El uso de cámaras es muy frecuente en el ámbito de detección de fallas en pavimentos, puesto que se caracterizan por su facilidad de uso y, en la mayoría de casos, por sus precios accesibles 57).
El uso de tecnologías de imágenes 2D en la inspección de pavimentos se registra desde 1991 58). Autores como 18 llevaron a cabo investigaciones que demostraron que el uso de fotogrametría digital por medio de cámaras digitales es una alternativa confiable y de bajo precio para la detección de fallas. Aunque se observa una tendencia al uso de estos dispositivos debido a su practicidad, 20 recomiendan complementar con un sistema para la recolección de datos de profundidad, para la evaluación de las fallas que lo requieran. Sin embargo, la implementación de estos dispositivos aumenta el costo de este sistema.
A diferencia de las imágenes digitales que cuentan con características espectrales limitadas, las imágenes hiperespectrales (HSI, por su sigla en inglés) capturan datos en cientos de bandas de longitud de onda estrechas y contiguas, dentro y fuera del espectro visible, lo que les permite recolectar características espectrales más detalladas 57).
Este método ha permitido investigar la relación entre datos espectrales y el estado superficial del pavimento. En 27 se exploró la detección de grietas por medio de una cámara hiperespectral (HSC, por su sigla en inglés) instalada en drones con vuelos a baja altitud. Los resultados concluyen precisión en la detección de grietas, y demuestran una diferencia en la reflexión espectral entre la carretera antigua y la superficie de grietas recientes, esto a causa de la ausencia de escombros y polvo en estas últimas.
Aunque relativamente costoso, concluyen que la funcionalidad de este método radica en una detección temprana que favorece una reparación rápida, menor deterioro y menor costo, esto debido a que las grietas constituyen un foco de estudio importante al ser el origen de otros tipos de deterioro 20).
En su investigación en California, (59 combinaron métodos para mayor validación. El instrumento hiperespectral usado fue el HyperSpecTIR (HST), que recopila datos en 227 bandas espectrales que abarcan los rangos VNIR (visible and near infrared) y SWIR (short-wave infrared); para la fotografía aérea se utilizó una cámara de formato medio, ambos dispositivos montados en una aeronave Cessna 206 con un vuelo a 2500 pies de altura. El producto de este experimento demostró la afectación de factores como las sombras, puesto que las imágenes se vieron muy afectadas y algunas áreas parecían más deterioradas de lo que estaban en realidad.
En la investigación de 60), se detectaron parches, agujeros, grietas longitudinales y de cocodrilo, de 4 imágenes hiperespectrales capturadas por medio del sensor CASI 1500; sin embargo, por su variabilidad, los parches y las grietas no fueron reconocidos ni clasificados de manera consistente por los softwares utilizados. Debido a que una resolución espectral tan alta requiere capacidades computacionales elevadas, un procesamiento de datos complejo y conocimientos expertos para interpretar los resultados, los autores concluyen cierta dificultad para clasificar sistemáticamente las fallas detectadas por este tipo de sensores.
Otros métodos de recolección
Adicional a los métodos discutidos, otros autores han propuesto sistemas innovadores para el diagnóstico de fallas. Algunos de ellos han involucrado el uso de vehículos en sus investigaciones. Por ejemplo, 61 propusieron un sistema dinámico de carros equipados con wifi que, al recolectar datos sobre la superficie de la carretera, transmitía la información a vehículos cercanos por medio de puntos de acceso wifi. Por medio de un sistema de sensores ultrasónicos adaptados a una motocicleta, 62 identificaron baches y abultamientos. En 63), también se aprovechó la tecnología ultrasónica por medio de un robot, para detectar baches y, a su vez, transmitir la información a vehículos cercanos mediante un módulo Zigbee. Empleando la funcionalidad de los acelerómetros, 64 y 65 detectaron fallas en el pavimento, y midieron sus ubicaciones por medio de GPS.
Los sistemas usados en estas investigaciones reflejan la variedad de métodos sencillos que pueden ser implementados en la evaluación de fallas en pavimentos. Se sugiere más investigación con este tipo de sistemas multisensoriales con el objetivo de analizar y mejorar su rango de acción y su precisión.
Discusión
En la detección de fallas superficiales, se han analizado diversos métodos, que ofrecen precisión y eficiencia en la evaluación de pavimentos, según las condiciones de cada proyecto. En esta revisión, se recopiló su información e implementación, y se identificaron sus beneficios y limitaciones (tabla 5).
Tabla 5 Resumen comparativo de sistemas de recolección de datos
| Criterio | Sistema de recolección | ||
|---|---|---|---|
| VANT | Láser | Cámara | |
| Factores ambientales | Limitada por condiciones climáticas, velocidad de viento y obstáculos terrestres. | Supera perturbaciones de luz solar y sombras | Necesita condiciones de iluminación uniforme para buenos resultados. |
| Costo | Bajo costo de adquisición y de fácil obtención. | Alto costo del equipo. | Bajo costo. |
| Facilidad de uso | Permite inspecciones rápidas. | Necesita mayor planificación de posicionamiento para obtener un nivel de detalle necesario. | Fácil empleabilidad por su tamaño. |
| Instalación | Necesidad de un operador certificado. | Su procesamiento requiere de equipos potentes. | Instalación fácil a vehículos e instrumentos compuestos. |
| Movimiento/Velocidad | Cuenta con capacidad para desplazarse en diferentes direcciones, alturas y velocidades. | Miden diferentes deterioros a alta velocidad y total automatización con margen de error de +/- 2 mm. | Afecta la recolección de imágenes por velocidad o movimiento de la cámara. |
| Peso/Portabilidad | En general, buena portabilidad, dependiendo del tamaño y peso del equipo. | Son dispositivos livianos y portátiles. | Sensores ligeros. |
| Resolución | Amplio campo de visión. Ofrece una representación gráfica del terreno. | Tiene una alta resolución de escaneo por una nube de puntos densa (más de 1000 pts./m2) | Limitado por la resolución de imágenes de acuerdo con el modelo. |
| Resolución espacial | Cuanto mayor altura de vuelo menor resolución espacial de la imagen. | Logran una alta resolución espacial | La resolución espacial se limita por la distancia (altura) de medición. |
| Velocidad de adquisición | Velocidad de lectura menor que la de cámaras lineales. | Rapidez en la captura y el procesamiento. | Adquisición inmediata de datos. |
| Otros | Seguridad para inspectores y conductores. No es recomendable para vías de tráfico denso. Esfuerzo de trabajo mayor en oficina o postproducción. | Se requiere mayor tiempo de inversión en formación y manejo. | |
Fuente: autores.
En el contexto internacional, se ha comprobado la implementación de VANT como un método efectivo para la identificación de fallas, pues ofrece altas precisiones en países como España, Italia, China, Australia, Estados Unidos 25), (34), (35); además de países latinoamericanos, como Chile, Ecuador y Perú 8), (13), (49). Por otro lado, el sistema láser ha sido empleado en países como Italia, Estados Unidos, Eslovenia, República Checa y China 23), (56. El método fotogramétrico e hiperespectral se ha incluido según la revisión en países como Cuba, Malasia y Reino Unido 18), (24), (27. Esto destaca la implementación y análisis de métodos diversos para la auscultación de pavimentos a nivel mundial.
En Colombia, la investigación de detección de fallas en pavimentos se ha concentrado mayormente en el método de inspección visual 7). Sin embargo, en los últimos años, ha surgido un interés creciente en la aplicación de la tecnología de VANT. La mayoría de sus investigaciones han sido de tipo institucional y académico 48), (66), (67), (68, y emplearon la Circular Reglamentaria n.º 002 de la Aeronáutica Civil de Colombia 44, como regulación de uso de los drones.
Algunas de estas evaluaron el nivel y tipo de deterioro en tramos cortos de carretera 48), (66, empleando los índices PCI y VIZIR; otros autores implementaron metodología IRI 69). Otros estudios calcularon el IRI por medio geométrico y mediante rugosímetro 70), (71, mientras que 21 evaluaron metodología VIZIR por medio de sistemas de información geográfica (SIG).
En el país se encuentran trabajos sobre la detección con métodos tradicionales, así como con metodología VANT. La elección del método más adecuado para cada proyecto dependerá del contexto y magnitud de este, así como la tipología de la vía que requiera ser evaluada. También es posible concluir que las investigaciones que incluyeron una combinación de métodos presentaron mejores resultados de precisión y alcance.
Por último, en el contexto de la región boyacense, se encontraron dos inventarios de condición de pavimentos en Tunja. En 72 se trabajó, con la metodología VIZIR, un registro del estado del pavimento y se estableció un SIG para la administración de la red vial de la ciudad 73).
Por otra parte, en un proyecto conjunto con la alcaldía municipal, 74 realizó un inventario de vías urbanas de seis de los diez sectores establecidos en el Plan de Ordenamiento Territorial. Se detectaron distintos tipos de fallas, y se resaltaron las grietas por piel de cocodrilo.
Al revisar las investigaciones del departamento, no se registran sistemas de detección de pavimentos aparte del método visual, lo que demuestra una escasez de investigaciones en la detección de fallas superficiales de carreteras.
Conclusiones
La evaluación funcional de la condición del pavimento es primordial para establecer una gestión apropiada y garantizar eficiencia en las intervenciones. En ausencia de una política de mantenimiento adecuado, las irregularidades de las carreteras pueden ocasionar graves deterioros en la superficie del pavimento, lo que compromete la seguridad y el servicio óptimo de la infraestructura vial.
La detección temprana de fallas superficiales en pavimentos flexibles previene este deterioro. Con este fin, el uso de sistemas como VANT, láser y cámaras, ha demostrado su efectividad en diferentes circunstancias según el rendimiento de cada uno. Estas herramientas permiten una identificación precisa de las fallas, y proporcionan un diagnóstico de puntos críticos que facilita la gestión de un mantenimiento adecuado.
Entre los sistemas estudiados, los VANT, también conocidos como “drones”, se destacan por obtener datos de información de manera rápida, efectiva y segura, además de considerarse un método de bajo costo. Su implementación permite realizar inspecciones confiables que, en un contexto como el de Colombia, es indispensable para optimizar los recursos de la red de carreteras. Es relevante complementar estos métodos, junto con los índices de evaluación, para formar una metodología completa y eficaz de auscultación, que favorezca el aumento de los niveles de funcionalidad en las carreteras.
En conclusión, se resalta la implementación de distintos métodos de detección como una solución eficaz y rentable en la evaluación de fallas superficiales de pavimentos. La facilidad de adquirir y procesar la información de manera eficiente en estos sistemas, la convierten en una herramienta valiosa para mejorar el análisis de la calidad de las carreteras. En países en desarrollo, donde la conservación de vías es fundamental para lograr un objetivo de calidad y crecimiento, la implementación de estas metodologías y sistemas puede contribuir significativamente a garantizar una seguridad y eficiencia en la infraestructura vial.
