UNIDAD LOGÍSTICA DE RECUPERACIÓN DE RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN: ESTUDIO DE CASO BOGOTÁ D.C.

LOGISTIC UNIT TO THE RECOVERY OF CONSTRUCTION AND DEMOLITION WASTE: Study Case BOGOTÁ D.C.

Álvaro Chávez Porras
Ing. Industrial, Ph.D., Profesor Asistente, Facultad de Ingeniería,
Líder Grupo Producción, Innovación y Tecnología,
Universidad Militar Nueva Granada, Bogotá, Colombia.
alvaro.chavez@unimilitar.edu.co

Óscar Palacio León
Ing. Industrial, M.Sc., Profesor Asistente, Facultad de Ingeniería,
Investigador Grupo Producción, Innovación y Tecnología,
Universidad Militar Nueva Granada, Bogotá, Colombia.
oscar.palacio@unimilitar.edu.co

Nataly Lorena Guarín Cortés
Ing. Industrial, Investigador Grupo Producción, Innovación y Tecnología,
Facultad de Ingeniería, Universidad Militar Nueva Granada, Bogotá, Colombia.
nataly.guarin@unimilitar.edu.co

Fecha de recepción: 28 de enero de 2013 Fecha de aceptación: 3 de febrero de 2014

RESUMEN

Uno de los problemas de los centros urbanos es la generación de “Residuos en la construcción, demolición, rehabilitación y remodelación – RCD” el cual empeora por la gestión y control dada para la correcta disposición final de éstos; además, por el poco uso potencial de reincorporación en las cadenas productivas, generando impactos socio-ambientales y económicos; caso específico de la ciudad de Bogotá D.C. Luego de la cuantificación, caracterización y análisis de los residuos generados In Situ, en el área de influencia, apoyados de tendencias y herramientas como el diseño de sistemas productivos y el concepto de aplicación en ingeniería de la ecoeficiencia, se obtuvo un diagnóstico, a través de la investigación, que permitió estructurar la proposición de un proceso de reciclaje y la identificación de recursos básicos de funcionamiento; además de la estimación y proyección de las tecnologías necesarias. Se formuló una propuesta logística con cantidades potenciales de los materiales a gestionar, con parámetros a nivel internacional y normatividad nacional, generando una distribución en planta piloto que cumple con las medidas de diseño de las unidades de trabajo necesarias para la futura Unidad de manejo. En general, con el modelo de gestión, se atendió lo estipulado en el Plan de Ordenamiento Territorial – POT, respecto a su ubicación y razón social, profundizado en la ecoeficiente, en conjunto con el sistema logístico, se planteó la pregunta de investigación, que identificó los recursos esenciales para una futura “Unidad Logística de Reciclaje Piloto de RCD para Bogotá D.C.”.

Palabras Clave: RCD, Logística, Procesos, Reciclaje, Unidad Recuperadora.

ABSTRACT

One of the problems of the urban centers is the generation of “waste in the construction, demolition, rehabilitation and refurbishment - RCD”; which worsens by management and given control to the correct final disposal In addition, by the little potential use of reinstatement in the productive chains, generating impacts socio-environmental and economic; specific case of the city of Bogotá D.C. After the quantification, characterization and analysis of the waste generated In Situ, in the area of influence, supported trends and tools such as the design of production systems and the application in engineering of the eco-efficiency concept, obtained a diagnosis, through research, that allowed to structure the proposal of a recycling process and the identification of basic operational resources; In addition to the estimation and projection of the necessary technologies. Proposed potential quantities of materials logistics was formulated to manage, with parameters to international and national regulations, generating a distribution in pilot plant that complies with measures of design of the work units needed for the future management unit. In general, with the management model, provisions was attended the “Plan de Ordenamiento Territorial - POT“ with respect to its location and social, in-depth reason in the eco-efficient, in conjunction with the logistics system, has raised the question of research, which identified the resources essential for a future “logistic unit of pilot recycling of RCD to Bogotá D.C.”.

Key Words: CDW, Logistics, Processing, Recycling, Recovery Unit.

INTRODUCCIÓN

A nivel global, los principales centros urbanos y ciudades se caracterizan por el dinamismo estructural y el desarrollo urbanístico, promovido por la esteticidad y optimización de la funcionalidad de sus componentes; lo que motiva a la construcción, rehabilitación, demolición o remodelación de sus elementos estructurales. Estos procesos, en muchos casos desordenados, de urbanización hasta su etapa final, han causado transformación del paisaje por su mala disposición. Lo que ha generado: Pérdida de biodiversidad y reducción del espacio público, por su aglomeración no proyectada, disminución de la calidad del aire, alteración de la oferta y calidad del recurso hídrico, pérdida y afectación de la disponibilidad de suelo; tanto como el aumento de la vulnerabilidad y generación de fragmentos y restos de materiales naturales y prefabricados. [1]

En general, los residuos generados en las fases de la construcción, Residuos de Construcción y Demolición – RCD, conocidos como “Escombros” por la comunidad, son materiales inertes generados en todas y cada una de las etapas por las que pasa una obra, a lo largo de su vida útil (alrededor de cincuenta años); constituyendo cerca del 60% de la cantidad total de los residuos generados en las ciudades [2], los cuales al aumentar su cantidad, aproximadamente, con una tasa de tendencia de 4%, desencadenan diversos impactos negativos para el ambiente y la sociedad [3]. Su inadecuada gestión por los centros urbanos ha sido objeto de análisis a nivel nacional e internacional; efectuándose soluciones como el diseño y la implementación de sistemas productivos, plantas o unidades de reciclaje, que han permitido considerarlos como potencial materia prima de reincorporación a las cadenas productivas, con la obtención de agregados reciclados; lográndose a través de modelos logísticos de gestión ecoeficiente, en conjunto con sistemas productivos, dando una solución económica a las regiones. En los modelos se ha requerido de niveles de desarrollo e implementación de tecnologías de reciclaje o transformación, manifiesto en el destino final, haciendo injerencia a razones de índole ambiental, económica, política y cultural. [4]

Para el caso de la ciudad de Bogotá D.C.- Colombia, se presentó el contexto de los RCD generados In Situ, estudiándose, bajo un diagnóstico que los cuantificó, caracterizó y analizó; apoyados de las tendencias y herramientas como el diseño logístico de sistemas productivos y el concepto aplicado de ingeniería de ecoeficiencia. Para proceder con la estructuración del proceso de reciclaje y la identificación de los recursos para su funcionamiento; que seguidamente estimó y proyectó la elección de las tecnologías mínimas para las operaciones que lo componen.

Se plasmó la propuesta piloto, con cantidades potenciales y distribución en planta, que cumple con los parámetros de diseño de las unidades de trabajo y sus requisitos mínimos necesarios. Lo anterior, se adoptó a las características del predio Buenos Aires, inmediato al predio del Relleno Sanitario Doña Juana, en la Ciudad. Este procedimiento trazado formuló los lineamientos de la “Unidad Logística de Reciclaje Piloto de RCD para Bogotá D.C.”, atendiendo lo determinado en el Plan de Ordenamiento Territorial - POT de la región respecto a su ubicación y razón social [5], como un estándar de gestión ecoeficiente vinculado con el sistema logístico.

En el estudio se siguieron parámetros delineados a nivel internacional por los países que lideran estos procedimientos y la normatividad propia o correlata, para la propuesta del proceso de aprovechamiento ambientalmente sostenible de los residuos, donde se obtendrán agregados reciclados que cumplan con características verificables, establecidas en las Normas Técnicas Colombianas, que los hacen competitivos en el mercado de la construcción civil.

El modelo obtenido como solución logística, sigue los parámetros trazados a nivel mundial por los países líderes; atendiendo como técnica la estructuración o diseño piloto del sistema provechoso y la caracterización de los recursos básicos de funcionamiento, así como la distribución con el diseño de módulos ecoeficientes.

1. ESTADO ACTUAL EN LA GESTIÓN DE RCD

Recorriendo la historia reciente, a finales de los años 70, en Japón se implementó el primer tratamiento eficiente de los RCD, como resultado de la normativa que obliga a la utilización de agregados reciclados de concreto en las nuevas construcciones. Posteriormente, en la década de los 80 entró en vigencia legislación estricta en países como Dinamarca, Rusia, Alemania, Francia, España, Bélgica, Noruega, Holanda y China. Brasil fue el primer país en América del Sur en adoptar tecnologías de reciclaje al instalar una planta de RCD, fundamentada en la Resolución del Congreso Nacional del Medio Ambiente, Brasil - CONAMA No. 307 del 2002, estableciendo directrices para su gestión. [6]

Por tanto, el reciclaje de éstos es considerado como una de las estrategias para la “Producción Más Limpia”, lo que la convierte en uno de los planes de acción de los países menos desarrollados, para alcanzar la sostenibilidad en el sector [3].

Comparando el nivel de tecnificación, se identifica la gran brecha que posee Colombia en relación a los países europeos, ya que por ejemplo, España cuenta actualmente con 120 instalaciones de este reciclaje [7]. Para el País una de las experiencias realizadas es el vertido en sitios de acumulación, presentando escasa alternativa de valorización, reutilización o reciclaje (menos del 5% son sometidos a estos procesos, que en su mayoría son de tipo artesanal); como también la práctica ilegal en gran parte de los casos [8].

Para el caso de la ciudad de Bogotá D.C., se ha manifestado una innegable falta de organización y control respecto al manejo, que presentó una tasa de crecimiento para el 2012 proyectada promedio de 9,7% en el sector público y 4,4% en el sector privado [3]; lo que ha generado impactos socio-ambientales y económicos negativos, como obstaculización en el tránsito, obstrucción de los sistemas de alcantarillado, aumento en costos de mantenimiento, probabilidades de inundación, disminución en la vida útil de los rellenos sanitarios y alteración en las características eco-sistémicas de los humedales y otros cuerpos de agua de la región, entre otras [9].

En la ciudad existen entidades públicas responsables del manejo, que están generando conciencia del aprovechamiento y potencial valorización del material inerte de obras civiles como la Secretaria Distrital de Ambiente – SDA y la Unidad Administrativa Especial de Servicios Públicos – UAESP. La segunda, es la entidad pionera en el control de esta problemática en la que está inmersa la ciudad; así como también, es el ente encargado de vigilar y gestionar la recolección, transporte y disposición final de los RCD producidos y aquellos que están dispuestos en sitios públicos no autorizados para ello. [10] [11].

Actualmente, existen otras entidades particulares que adoptan estrategias para la construcción y/o instalación de infraestructuras que ayudan a la minimización de los problemas generados por la gestión de RCD. Éstas, llamadas “escombreras autorizadas”, no poseen la suficiente capacidad para suplir la gran demanda de los generados por el auge del sector. Se presenta además, baja oferta de sitios de disposición final; obedeciendo a factores relacionados con los altos costos de la tierra, ausencia de predios extensos libres que cumplan con los requerimientos legales, ambientales y sociales, exigidos por el Ministerio de Ambiente y Desarrollo Sostenible y atendiendo lo determinado en el Plan de Ordenamiento Territorial – POT, que impiden la localización de los mismos en predios urbanos [8].

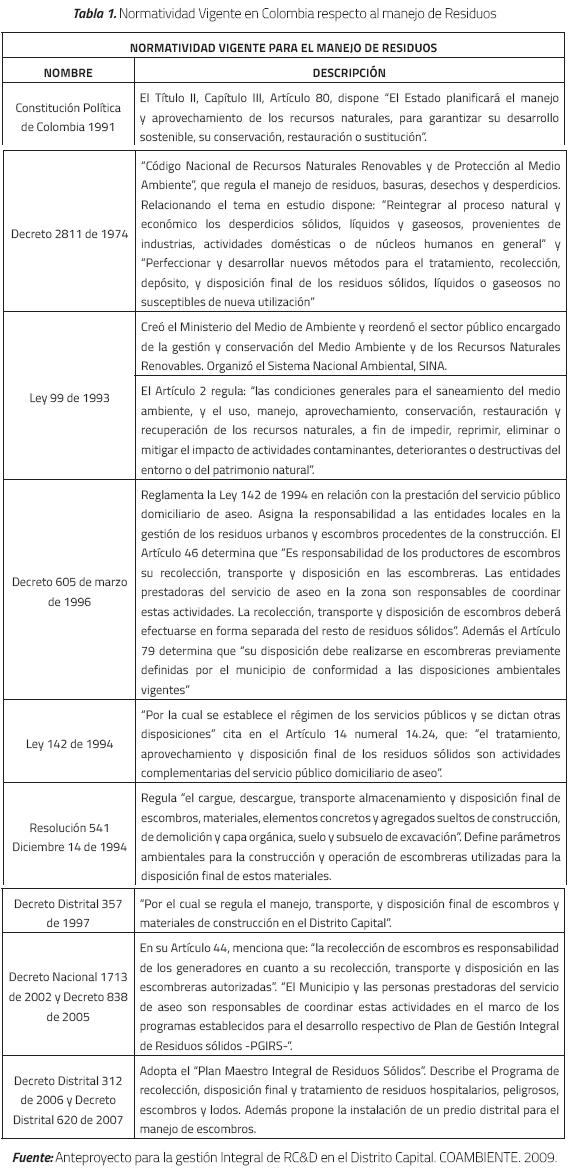

El País tiene una legislación estructurada referente al tema de manejo y aprovechamiento de éstos con el fin de garantizar el “Desarrollo Sostenible”; definida según la Comisión Mundial sobre el Medio Ambiente y Desarrollo como: “aquel que satisface las necesidades del presente sin comprometer la capacidad de las futuras generaciones de satisfacer sus propias necesidades”; con sus tres componentes: “Medio ambiente, sociedad y economía” [12].

El Estado colombiano integró en su función legislativa los preceptos registrados en las normas descritas en la Tabla No. 1, definida con información del “Anteproyecto para la Gestión Integral de RC&D en el Distrito Capital. COAMBIENTE. 2009” [8].

2. TENDENCIAS Y HERRAMIENTAS DE APOYO

Para el diseño de la “Unidad Piloto Productiva” es importante tener definidos varios conceptos que apoyan la formulación de la propuesta, como son: Los sistemas productivos logísticos para el procesamiento de materias primas e insumos; así como también, el concepto de ingeniería aplicada basado en la Ecoeficiencia y su gestión.

2.1. Diseño de Sistemas Productivos Logísticos

Un Sistema Productivo Logístico, es el conjunto de objetos que se relacionan entre sí para procesar materias primas e insumos, convirtiéndolos en el producto definido por el objetivo del sistema.

Para el diseño de esa unidad productiva, fue importante tomar decisiones estratégicas como [13]:

• Definir la localización de la Planta o Unidad, lugar físico donde se ubicará la industria teniendo en cuenta necesidades de producción, almacenaje y distribución. Tanto como, atendiendo lo ordenado en el POT.
• Definir la capacidad productiva de la planta, lo que significa dimensionar las instalaciones para el volumen de manufactura definido.
• Seleccionar el proceso de producción y la tecnología, elegidas según las características del producto a fabricar y la tecnología disponible.
• Seleccionar la infraestructura de servicios, como conjunto de elementos que permiten el funcionamiento correcto y sucesivo de las instalaciones, como lo son el mantenimiento, el control de calidad, entre otras.
• Definir el perfil y la cantidad de personal que requiere la empresa, delimitando el nivel de calificación y volumen del personal necesario.

2.2. Concepto de Ecoeficiencia

La aplicabilidad de este concepto en los sistemas de ingeniería se refleja en el diseño de la “Unidad”, conjugado con el concepto de Ecoeficiencia; definida según la World Business Council for Sustainable Development (WBCSD) como el “Proporcionar bienes y servicios a un precio competitivo, para satisfacer las necesidades humanas y la calidad de vida, al tiempo que se reduzca progresivamente el impacto ambiental y la intensidad de la utilización de recursos a lo largo del ciclo de vida, hasta un nivel compatible con la capacidad de carga estimada del planeta” [14].

Este modelo ecoeficiente en los procesos aumenta la competitividad ya que permite reducir: El manejo inadecuado de los recursos, el volumen de los residuos generados, el consumo de energía y las emisiones contaminantes. Lo anterior favoreciendo las relaciones con la administración. También, al estar relacionado directamente con la sostenibilidad, optimiza tres objetivos principalmente: Crecimiento económico, equidad social y valor ecológico. [14]

3. METODOLOGÍA

El diagnóstico permitió la cuantificación, caracterización y análisis de los RCD de la ciudad, en especial los generados en las localidades de Tunjuelito, Ciudad Bolívar, Bosa, Kennedy y Usme; que constituyen el área de influencia del predio seleccionado. La cuantificación se obtuvo con datos suministrados por la SDA y la UAESP [15]. La caracterización se realizó con muestras tomadas de los agregados procesados por los “Molineros Artesanales” del área y datos de estudios previos, para su posterior confrontación y análisis.

Se procedió con la estructuración o diseño del sistema productivo logístico y la identificación de los recursos básicos para su funcionamiento; lo que consecuentemente, llevó a la evaluación y elección de las tecnologías necesarias para cada una de las operaciones que lo componen, teniendo en cuenta diferentes aspectos como tipo, capacidad y características de cada una de las máquinas y equipos. Seguido a esto, se realizó una distribución en planta potencial que cumple con los parámetros de diseño de los módulos de trabajo, adoptando las particularidades del predio pre-destinado tanto como lo estipulado en las consideraciones del POT. Finalmente, se concibió un modelo de gestión, que en conjunto con el sistema logístico generará valor agregado a partir de la reutilización y reciclaje de los producidos; cumpliendo con características competitivas en el mercado de la construcción civil de la región.

Este modelo integra el cumplimiento de la Legislación Colombiana (Descrita en la Tabla 1) y la referencia de normativas estándares internacionales, como son: a) Los requisitos de un sistema de gestión de calidad; b) Los requisitos para un sistema de gestión ambiental, la definición de las políticas, la identificación, evaluación y mitigación de impactos ambientales; c) El asegurar las condiciones básicas de salud ocupacional y seguridad industrial; d) Pautas de responsabilidad social de la administración municipal, mitigantes de las diferencias en materia cultural, ambiental, económicas y legal; e) El definir un análisis y gestión de riesgos, eventualidades y contingencias. Lo anterior, apoyados en las normas colombianas: NTC ISO 9001: 2008 [16]; NTC ISO 14001:2004 [17]; NTC OSHAS ISO 18001:2007 [18]; NTC ISO 26000: 2010 [19] y NTC ISO 31000:2011 [20].

En general, se representa con la propuesta un cambio de mentalidad respecto a estos RCD, ya que se convierten en material valorizable o con valor agregado para el uso en bien de la comunidad y su entorno.

4. ESTUDIO DE CASO - PROPUESTA MODELO DE GESTIÓN ECOEFICIENTE

Constitución Política de Colombia, Título II, Capítulo III, Artículo 80: “El Estado planificará el manejo y aprovechamiento de los recursos naturales, para garantizar su desarrollo sostenible, su conservación, restauración o sustitución”.

La ubicación potencial selecta fue el predio denominado Buenos Aires [6] para el cual, según el Informe de Gestión de la Secretaría Distrital del Hábitat, ya fue gestionado el certificado de viabilidad ambiental como escombrera distrital; este centro de aprovechamiento, es definido como un sitio en donde se podrán transformar y almacenar de manera temporal los RCD, considerando las medidas ambientales que prevengan y/o mitiguen los impactos generados que requerirán aprobación de las autoridades ambientales y sanitarias [12].

En la Figura 1 se presenta la localización del predio, planteado como sitio de aprovechamiento y disposición final para el distrito por la UAESP [3].

Según los términos de referencia para la disposición final de RCD y el POT [5], los procesos que involucran el almacenamiento y manejo deben localizarse en áreas donde el paisaje esté degradado, para que estos materiales contribuyan a su restauración. Siendo así y cumpliendo con estas características, el predio se localiza al costado de la Autopista al Llano (Avenida Boyacá), al margen derecho de la entrada del “Relleno Sanitario Doña Juana”, con un área aproximada de 167 hectáreas ^[3^]. El lugar de instalación de la Unidad es fundamental para la aplicación del programa de reciclaje, considerándose importante que se encuentre próxima a la fuentes generadoras del residuo y a los lugares de aplicación del agregado reciclado, es decir dentro del contexto urbano [6]. La ubicación de la planta es fija, lo que permite maquinaria de grandes dimensiones para la capacidad prevista. Estimando la cantidad generada en el radio de influencia, como también la producción de material reciclado [21].

Utilizando la metodología de un procedimiento general de logística en reversa, definida como la gestión del flujo de productos; destinados al reprocesamiento, reciclaje, reutilización o destrucción, mediante la aplicación de actividades de recolección y recuperación ecológica sostenida [22], se propone el análisis de diferentes decisiones estratégicas para un adecuado diseño del sistema productivo; como son: Caracterización del producto a procesar, selección y diseño de proceso, integración de ecnologías, volumen de producción, localización, distribución en planta, calidad del proceso, personal, entre otros [23].

Según un análisis de factibilidad técnica para la localización de una escombrera en este sitio, realizado por la UAESP y en concordancia con los términos de referencias, es necesario realizar unas obras de adecuación y preparación del sitio, para lo cual se han propuesto dos vías de acceso. La Figura 2 muestra las vías de acceso posibles al predio. Una desde la Avenida Boyacá y la otra a un costado de la propiedad, donde se encuentra actualmente la báscula de entrada del Relleno.

Se realizó un diagnóstico de la situación identificando y cuantificando las variables, principalmente el volumen a tratar, para lo cual se utilizó la proyección de la cantidad según fuentes de generación para el año 2012, en la ciudad, como se observa en la Tabla No. 2.

Con una cantidad anual total de 14.230.405 m³, se obtiene un volumen promedio de 38.987 m³/día. Una vez estudiado y teniendo en cuenta el área de influencia de la zona y los puntos de generación, se trazó como objetivo inicial la gestión de una cantidad diaria de 13.412 m³/día, que representan un 34,4% de los RCD generados en la ciudad. Debido a que éstos constituyen la materia prima de un proceso de transformación, fue necesario realizar una caracterización previa para conocer su constitución y heterogeneidad. En la Tabla No. 3 se observa la composición resultante de muestras en Bogotá, con una distribución porcentual de cada uno de ellos [24].

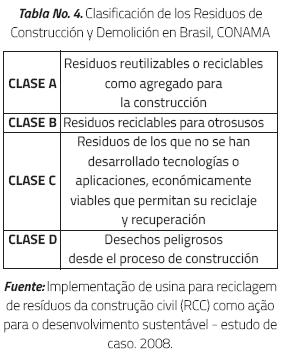

A partir de la clasificación de los RCD en Brasil, según la normativa CONAMA, como se observa en la Tabla No. 4 [25] y extrapolando para la ciudad de Bogotá, éstos fueron considerados como Clase A; los cuales pueden ser reciclados y utilizados como agregados en el sector de la construcción, es decir los potenciales a ser procesados por la Unidad a diseñar. Con la misma analogía, respecto a los residuos clasificados como Clase B, éstos serán enviados a la planta de reciclaje específica ya que representan cantidades de materiales como papel, plástico, metal, vidrio, madera, etc.

Al analizar la composición, se observa que la mayor parte de éstos son reciclables. En la Tabla No. 3 refleja que un 39% del material no es objetivo para la Unidad (Valores sombreados en la Tabla), lo que reduce el volumen a tratar a 8.181 m³ /día. La cifra anterior, formula la cuantificación del problema a transformar como se muestra en la siguiente ecuación.

Donde:

C_RCD: Cantidad de residuos a reciclar por día.

C_SPR: Cantidad de residuos generados por el sector privado.

C_SP: Cantidad de residuos generados por el sector público.

PC_C: Cantidad promedio de residuos clandestinos.

AI%: Porcentaje de residuos generado en el área de influencia del predio.

MNR%: Porcentaje promedio de material no reciclable contenido en los escombros.

El proyecto propuesto se presenta en varias etapas o fases de implementación para lograr la cobertura total. La Tabla No. 5 presenta la capacidad de la planta según Fase de construcción y operación.

Se debe contar con la instalación de 2 Plantas Móviles con sus respectivas Máquinas 1- 2 o 3 lo que permitirá presentar una Capacidad Máxima y una Capacidad Utilizada.

Desde la Fase I se propuso el diseño de un proceso de separación, clasificación, triturado y cribado que permita obtener los materiales valorizables, basado en una línea de producción que describe el conjunto de las operaciones. La Figura No. 3 presenta el diagrama de flujo del proceso de reciclaje de RCD ^[26]- [31].

4.1. Línea de Producción

• Recepción del Material. Los vehículos que ingresan son sometidos a los procesos de pesaje y basculación, mediante un programa informático se conoce el volumen de material que ingresa.
• Control. Tras el pesaje, el material de entrada es inspeccionado visualmente, observando que no ingresen elementos que contaminen el proceso u ocupen un lugar no previsto.
• Clasificación primaria. Luego de la descarga se procede a la separación, teniendo en cuenta las características propias de composición. Puede realizarse manualmente o combinada con medios mecánicos; aquí se obtienen materiales como metales, maderas, plásticos, compuestos orgánicos, elementos visibles, etc. Los separados en esta operación son depositados en acopios o contenedores adecuados para cada tipo, donde son almacenados para ser entregados a la empresa de gestión autorizada.
• Clasificación por tamaños o granulométrica. Se realiza con equipos mecánicos de tamizado, consistentes en separar las partículas grandes de las pequeñas por medio del movimiento a través de unas mallas o láminas perforadas. Este proceso se complementa con el transporte de material de diferente granulometría a través de las bandas mecánicas.
• Siguiendo la secuencia del proceso (Cribado) el material de entrada es cargado a la tolva de alimentación y de aquí a la cinta dosificadora que conduce al trómel de clasificación donde se dividen en dos fracciones: 0-60 mm y > 60 mm. Estas cintas transportadoras están diseñadas especialmente para este tipo de material; presenta un ancho útil de 1,000 mm y un carenado especial para reducir el efecto del viento con el fin de prevenir el arrastre de material^[26]. La fracción de material > 60 mm y < 250 mm será sometida a un proceso de separación manual con las mismas características de la clasificación primaria, descrita anteriormente. Inmediatamente después de este proceso, es conducido a la trituradora primaria que lo muele y conduce a una criba vibratoria (Cribado) donde nuevamente se clasifica en dos fracciones, < 35mm y > 35mm.
• Operaciones de trituración primaria. Donde se reduce el tamaño, existe la trituración primaria y secundaria según sea el tamaño alimentado y la granulometría del producto requerido. Dentro del proceso se implementará inicialmente la primaria, en donde las partículas que tienen una granulometría > 35 mm luego de ser trituradas, siguen con las operaciones de separación magnética y neumática.
• Clasificación neumática. Después de la trituración primaria se realiza una separación neumática utilizada para retirar fragmentos de los elementos de baja densidad, como son los papeles y plásticos, que aún están contenidos produciendo contaminación.
• Separación magnética. Al mismo tiempo, se retiran los elementos metálicos valorizables que obstaculizan la fase siguiente del proceso, utilizando un electroimán.
• Operaciones de trituración secundaria. Donde el material > 35 mm es sometido de nuevo a un proceso de pulverización para obtener fracciones más finas, que finalizan el proceso al ser cribadas nuevamente, obteniendo como producto final agregados reciclados con granulometrías < 10 mm que comercialmente se conocen como agregados finos.

Una vez estructurado el proceso, se procede con la elección de la tecnología a utilizar en cada una de las operaciones, analizando el tipo, capacidad, características y dimensiones de cada una de las máquinas y equipos necesarios:

4.2 Para la Trituración

• Las trituradoras de rodillo o cono, de flujo horizontal, reduce el tamaño de la partícula de acuerdo con la proximidad de la base del alimentador de placas que le suministra material.
• Las trituradoras de mandíbulas, pueden ser de flujo horizontal o vertical. Son de construcción muy resistente, con entrada para elementos voluminosos y fiabilidad de funcionamiento.
• Las trituradoras de impacto, que disponen de un rotor provisto de barras que lanzan el material contra las paredes internas, revestidas con placas de acero anti abrasivo, logrando tamaños menores en relación muy alta a lo alimentado [32].

Analizadas las características de cada una de las trituradoras, según la revisión bibliográfica, se presenta un cuadro comparativo teniendo en cuenta diferentes propiedades [33], como se observa en la Tabla No. 6.

Observando los datos anteriores y fundamentando la decisión en las unidades implementadas a nivel mundial, la trituradora más apropiada para la etapa primaria es la de mandíbulas y para la secundaria, por la calidad del árido, se eligió la de Impacto.

4.3. Para la clasificación neumática

Ésta se elegirá según la disponibilidad en el mercado.

• De aspiración vertical. Consiste en un alimentador que almacena el material cribado sobre un depósito cilíndrico unido a un ventilador, el cual crea una depresión que aspira los ligeros por la parte superior.
• Criba neumática. Consiste en una bandeja inclinada con un tamiz a través del cual se introduce aire desde la parte inferior. El material ligero es expulsado hacia un lateral mientras el pesado continúa su avance.
• Túnel de viento de doble efecto. Mediante una corriente de aire los materiales ligeros son desplazados a la salida de un transportador [32].

Haciendo una evaluación y elección de la maquinaria se procedió a la aproximación de un Layout que contempla la Fase I, abarcando inicialmente una cantidad de RCD del 15% aproximado de la cantidad total objetivo por día de la Unidad (1,200 m³), como se observa en la Figura No. 4; la cual presenta la distribución de planta inicial, teniendo en cuenta la secuencia del proceso.

Para el diseño dentro de la planta deben existir áreas de circulación, carga y descarga de camiones y contenedores diseñados de forma que permitan la revisión y primera valoración de los RCD. El almacenamiento inicial se debe realizar de forma diferenciada, según el tipo (Concreto, cerámicos, asfaltos, etc.), para garantizar la calidad del producto obtenido [34].

Para el diseño de estas zonas se tuvieron en cuenta tres aspectos fundamentales:

Número de muelles

Espacios de maniobra de vehículos

Ubicación de las volquetas.

En el presente caso, se eligió el diseño de muelles con descarga posterior, ya que además de minimizar el área de uso, disminuirá el riesgo de accidentes en la zona.

Por otro lado, la Unidad propuesta en la Tabla No. 6, una vez evaluada, para su funcionamiento debe prever condiciones de control de ruido, olor, generación de partículas, descargas líquidas y control de vectores de transmisión, tanto como cumplir con las siguientes características [28]:

• Se propuso la selección de una estructura tecnológica modular en tres fases para facilitar su construcción y operación, la cual consta de dos plantas móviles de trituración y una criba móvil, tal como se describe en la Tabla No. 5 [35].
• La móvil primaria está constituida por una trituradora de mandíbulas, con capacidad máxima de 450 t/h (En la FASE I tendrá una capacidad utilizada del 33,3%).
• La segunda planta móvil se caracteriza por incluir una trituradora de impacto para la trituración secundaria, con capacidad máxima de 400 t/h, (En la FASE I tendrá una capacidad utilizada del 37%).
• Las vías de acceso deben permitir la movilidad de los vehículos que transportan desde los puntos de transferencia cerrados y adecuados. Se recomienda para doble sentido una vía de 8,5 m de ancho (Para la Fase I, se contará con una flota de 20 vehículos con capacidad de 14 m³, con el fin de alcanzar la gestión de recolección diaria de 1.200 m³/día. Éstos, realizarán entre 4 y 5 recorridos diarios ya que cada recorrido ida y vuelta dura en promedio un total de 1,5 horas tomando en cuenta el tiempo de carga y descarga, además de una holgura de 30 min. por imprevistos).
• Debe contarse con un área para la recepción de material de 3.000 m² para almacenar aproximadamente 6.000 m³ de RCD contando con la demanda diaria de 1.200 m³, teniendo en cuenta una holgura de hasta 5 días de almacenamiento por cualquier imprevisto.
• Para conocer las dimensiones óptimas del área de recepción de material o patio de maniobras y, suponiendo una relación de los lados 2:1, se utiliza la siguiente Ecuación Áurea de la Arquitectura, (2):



• Por lo tanto el lado 2, Longitud, sería dos veces la cantidad obtenida para el ancho, es decir un total de 80 m.
• Una vez determinadas las dimensiones del Patio de Maniobras, el número de muelles se determinó por el modelo de Planeación de la Zona con Puerta Trasera, como se muestra en la Figura No. 5. Luego se propone incluir en el área 7 muelles, con una distancia entre los centros de las volquetas (Y) de 4,0 m, con un ancho total (W) de 29,4 m y un largo total (L) de 18,5 m.



• Un sistema de ventilación adecuado, prevención y control de incendios; como también un sistema de drenaje para manejo de aguas provenientes de lluvias y de escorrentía por medio de la gravedad (aprovechamiento). Aspersores de agua, que permitan minimizar la cantidad de material particulado en las operaciones de trituración. Los aspersores deberán encontrarse a una distancia entre 8 y 12 m, preferiblemente en las esquinas del área de trituración. Se eligió un Área de Selección Manual cubierta, 50 m2, minimizando los riesgos para el personal que hará servicios de 8 horas en dos turnos.

5. CONCLUSIONES

Debido a que los RCD son materiales inertes generados en cada una de las epatas de la construcción civil, a lo largo de su vida útil (Aproximadamente cincuenta años), que constituyen del 41 al 60% de la cantidad total de los residuos generados en las ciudades y como poseen gran potencial de reincorporación en las cadenas productivas y económicas, son objeto de estudio y análisis a nivel nacional e internacional.

Comparando el nivel de tecnificación, se identifica la gran brecha que posee Colombia en relación a otros países, como España y Brasil, que cuentan actualmente con varias instalaciones de recuperación.

El País a la fecha cuenta con la única práctica de realizar vertido en áreas para recuperación, como también la ilegal en áreas públicas propuestas para otros menesteres; siendo escasa alguna otra alternativa de valorización, como el reuso o reciclaje, ya que menos del 5% son sometidos a estos procesos en su mayoría artesanales.

Razón por la cual, se propuso el diseño de la “Unidad Logística de Reciclaje Piloto de RCD para Bogotá D.C.” como solución ecoeficiente, donde se obtuvo una cuantificación de los residuos generados, arrojando un resultado proyectado para el año 2012 de 14,230,405 m³, que después de ser depurado se obtuvo una cantidad objetivo a tratar de 8,181 m³/día, en la zona de influencia.

Según la caracterización y el análisis se estructuró el proceso de recuperación y reciclaje donde las actividades principales que lo componen son: Recepción del material, control y peso, separación magnética, clasificación primaria, por tamaños o granulométrica; separación neumática, y las operaciones de trituración primaria y secundaria.

Por facilidad del diseño se realizó la propuesta para tres fases de construcción y operación. La Fase I del proyecto, abarca inicialmente del 15% aproximado de la cantidad de escombros total objetivo de la Unidad (1,200 m³); la Fase II procesará 3,200 m³/día y finalmente, la Fase III completará el valor de 8,181 m³/día. Se eligió para la Fase I, una estructura tecnológica modular que consta de dos plantas móviles de trituración y una criba móvil. Se realizó la distribución en planta potencial que cumple con los parámetros de diseño de las unidades de trabajo y los requisitos mínimos de seguridad industrial y salubridad, teniendo en cuenta áreas de almacenamiento y patios de maniobra.

La implementación de esta estructura en la ciudad evitará la sobreexplotación de áridos o agregados naturales y de canteras, obteniendo mayores rendimientos y consecuentemente, ahorro de energía y disminución de la contaminación atmosférica y del medio; dando solución al problema de los vertimientos ilegales que abundan en la ciudad. Uno de los resultados más significativos es la participación activa y el desarrollo de la comunidad, materia fundamental de la responsabilidad social, mediante la identificación e involucramiento de cada generador, lo que maximiza la contribución al desarrollo sostenible.

Los áridos obtenidos en este proceso deberán cumplir con características de calidad y costo competitivos en el mercado en donde serán usados; todo lo anterior, apoyado en este sistema logístico que genera valor agregado para los materiales antes de llegar al consumidor final.
