Introducción

Los lixiviados generados en un relleno sanitario son efluentes de composición compleja y variable en el tiempo al ser influenciados por múltiples factores entre los que cabe destacar la composición de la basura, la edad del relleno, la solubilidad de los desechos y los procesos de conversión microbiológica y química, por lo cual se hace necesaria una secuencia de procesos de tratamiento, cada uno de ellos actuando sobre determinado(s) componente(s) del lixiviado para poder bajar las cargas contaminantes a los límites ambientales para vertimiento (^{Chávez, 2011}).

Existen varios antecedentes de tratamiento biológico de lixiviados, que van desde sistemas aerobios como lodos activados convencional y en oxidación extendida, seguido por lagunas artificiales, hasta sistemas anaerobios entre los más experimentados están el reactor FAFA (Reactor Anaerobio de Flujo Ascendente) y reactor flujo pistón en condición anóxica (^{Giraldo, 2011}).

Los lixiviados generados en el relleno sanitario “El Guayabal” son variables en cuanto a los caudales y concentraciones de materia orgánica como resultado de la incidencia de las precipitaciones en la zona de disposición final de los residuos (^{Álvarez y Suárez, 2006}). Actualmente, estos son tratados mediante procesos físicos de evaporación y sedimentación en un complejo de tres (3) piscinas revestidas de geomembrana, sin embargo, dadas las altas cargas contaminantes no permiten su reducción a los límites de vertimientos exigidos en la normatividad ambiental.

El Reactor Flujo Pistón (RFP) es un método ampliamente utilizado para los sistemas de lodos activados, el cual se basa en el régimen de flujo axial que permite la mezcla de las partículas de manera perpendicular al flujo reduciendo gradualmente la carga orgánica sin ninguna mezcla en la dirección longitudinal (^{Vargas y Torres, 2008}). Esta variación permite la disminución del volumen del reactor, del lodo recirculado y de la cantidad de aire requerida a lo largo del tanque (^{Ramírez, 2008}). El RFP ha sido utilizado a escala piloto para diferentes tipos de efluentes desde aguas residuales domésticas hasta aguas residuales de la industria textil, papelera, frigorífica, de curtiembres. No obstante, para el tratamiento de lixiviados solo se encontraron algunas experiencias a escala laboratorio en sistemas anóxicos, por lo que el diseño se realiza con base en los valores típicos para aguas residuales, siendo los ixiviados muy diferentes en cuanto a las altas concentraciones de materia orgánica y la presencia de compuestos que interfieren en la actividad microbiológica de biodegradación, lo cual puede repercutir en bajas eficiencias de remoción en los sistemas de tratamiento.

Por lo anterior, este trabajo investigativo busca determinar de forma experimental los parámetros cinéticos específicos para lixiviados que caractericen el funcionamiento del sistema en reactores tipo Flujo Pistón, y el rango óptimo de TRC como factores importantes de diseño y operación con el propósito de facilitar en el campo ingenieril el uso de valores más precisos in necesidad de realizar montajes experimentales para cada condición o escalamiento a nivel de laboratorio.

Materiales y métodos

Diseño del modelo físico Reactor Flujo Pistón (RFP) Para el diseño del reactor piloto se aplicaron las ecuaciones para sistemas de lodos activados en reactor flujo pistón, presentadas en la Tabla 1.

Tabla 1 Ecuaciones de diseño para sistemas de Lodos Activados tipo PFR.

Fuente: ^{Ramón et al., (2016)}. Software de simulación para el diseño de reactores de lodos activados. Revista Colombiana de Tecnologías de Avanzada, 2(28), 77-81.

Construcción y puesta en marcha del RFP. El modelo físico se representa esquemáticamente en la figura 1 y consta básicamente de un flujo de alimentación de lixiviados (a) que entra a un tanque rectangular de vidrio con dimensiones 0,60 m de largo, 0,25 m de ancho y 0,35 m de altura total, con un volumen útil de 50 L, de los cuales 37,5 L corresponden al reactor o tanque de aeración (b) y 10,5 L al sedimentador (c). La aeración se realizó mediante difusión a través de una manguera de silicona de 4mm de diámetro con orificios, insertada en el fondo de la cámara de aireación y conectada a 2 bombas aireadoras tipo mouse marca POWER LIFE P-500 con doble salida y 2,7 W de potencia.

Figura 1 Modelo físico del Reactor Flujo Pistón de lodos activados con recirculación.

Una vez tratados los lixiviados, se clarifican en el sedimentador y pasan al flujo de salida (d) a través de una abertura transversal en la parte superior del mismo, controlando que sea igual al caudal de entrada para conservar condiciones estacionarias en el sistema. Los lodos que se decantan pasan a una línea de recirculación (e), que consiste en una manguera de poliuretano y se envían al reactor nuevamente a una Tasa de Recirculación regulada, impulsados por una bomba peristáltica con potencia máxima de 75l/h. Por último, se instaló en la parte inferior del reactor llaves de paso de ½ pulgada para el flujo de purga (f), con el objeto de regular el tiempo de residencia celular del sistema.

En la figura 2, se muestra detalladamente el montaje experimental del RFP de lodos activados en condiciones de operación continua con reciclo de lodos. Cabe resaltar que dos veces por semana de operación, se cargó el tanque de alimentación con muestras compuestas del afluente con el fin de mantener constantes los caudales según el tiempo de retención hidráulico escogido en la semana y así evitar que parámetros como la DQO cambiaran con el paso del tiempo.

Figura 2 Montaje experimental del reactor flujo pistón (RFP)

Desarrollo experimental

El parámetro seleccionado para calcular la cantidad de sustrato en el sistema (S), fue la DQO. Se escogió este parámetro debido a que puede ser calculado en un tiempo promedio de 3 horas, tiempo que es significativamente más corto que los 5 días requeridos para el cálculo la DBO, tomada a la entrada (So) y a la salida del sistema (S).

El sistema fue operado en función del tiempo de retención hidráulica y TRC. El tiempo de retención hidráulico se determinó teniendo en cuenta el caudal mínimo arrojado por la bomba de alimentación utilizando la ecuación 1.

En la Tabla 2 se muestran los tiempos de retención hidráulico y de retención celular con los que fue evaluado el sistema para cada una de las cuatro etapas, como también los caudales suministrados a la entrada del sistema. La razón de variar los tiempos de retención hidráulico y de retención celular (correspondiente a cada etapa) se debe a que para la determinación de los coeficientes cinéticos, es necesario obtener datos de SSVLM y DQO en mínimo cuatro tiempos diferentes.

Tabla 2 Criterios de operación del sistema de lodos activados RFP

Para controlar los valores de TRC medio se realizó purga de lodos directamente del reactor aplicando la ecuación 2, aunque durante el arranque del sistema no se recirculó lodo puesto que el objetivo era el aumento de biomasa dentro del reactor.

• Donde:

• V = Volumen reactor, en L

• X = concentración de biomasa en el reactor, en mgSSV/L

• X_r= Lodo recirculado, en mgSSV/L

• Q_w= Caudal de desecho, en L/d.

En cada etapa se realizó muestreo y análisis de los parámetros descritos en la Tabla 3, siguiendo las metodologías propuestas por ^{APHA (2005)} para aguas residuales.

Tabla 3 Parámetros de control

El tiempo proyectado para la operación del sistema fue entre 3 a 7 semanas para cada etapa, según el tiempo de residencia celular hasta lograr estabilidad en el sistema, tomando como criterio de estabilidad una variación en la remoción de DQO igual o inferior al 10%, la cual se determinó aplicando la ecuación 3.

• Donde:

• S representa la concentración de materia orgánica en términos de mgDQO/L analizada a la entrada (S0) y salida (S) del RFP.

• Adicionalmente, se calculó (F/M) como parámetro de control utilizando la ecuación 4.

• Donde:

• So = Demanda bioquímica de oxígeno (DBO5) del agua a tratar, g/m³.

• Q = Caudal del agua residual a tratar, m³/día.

• V = Volumen del tanque de aeración, m³.

• X_r = Concentración de sólidos suspendidos volátiles en el tanque de aeración, g/m³.

Determinación de constantes cinéticas y estequiométricas del sistema reactor flujo pistón de lodos activados. Logradas las condiciones de estabilización del reactor se comenzó el tratamiento del líquido residual. Se registraron los valores promedio de Demanda Química de Oxígeno (DQO) y Sólidos Suspendidos Volátiles en el licor mezcla (SSVLM) a través del tiempo y se ajustó la curva que mejor se adaptó empleando las ecuaciones cinéticas descritas en la Tabla 4. Los valores de los coeficientes cinéticos fueron estimados por medio de análisis de regresión de los datos experimentales. En este estudio se determinó el coeficiente de velocidad media (KS), la tasa máxima de degradación de sustrato (k), el coeficiente de producción de biomasa (Y) y la velocidad de decaimiento o muerte de microorganismos (kd).

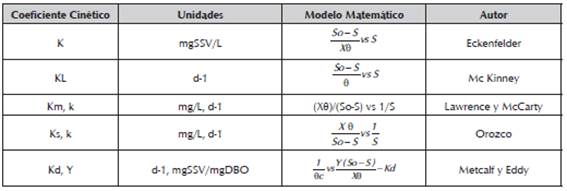

Tabla 4. Ecuaciones cinéticas para sistemas de lodos activados.

Resultados y discusiones

Comportamiento de las variables operacionales. En las Tablas 5 y 6 se muestra los valores promedio de las variables operacionales como temperatura, pH y Oxígeno Disuelto, así como la eficiencia de remoción materia orgánica y la relación de alimento biomasa o factor de carga (F/M) para cada etapa.

Los valores reportados indican un pH ligeramente alcalino con promedios que oscilaron entre 8.2 y 8.4, siendo 8.24 el valor más reportado (Mediana estadística). (Arguedas, 2013) señala un rango de pH para sistemas aerobios entre 6.5 y 8 para la remoción de contaminantes biodegradables, valores por fuera del rango pueden inhibir el crecimiento bacteriano. Aunque el valor se encuentra por fuera del rango es aceptable teniendo en cuenta que los lixiviados se autores reconocen cierto riesgo en la utilización generalizada de estos parámetros ya que los valores llegan a variar en amplios rangos debido a la influencia por condiciones específicas del efluente, y debe por tanto, ser determinados para cada tipo de agua residual en particular en diferentes PTAR (^{Espinosa et al., 2012}).

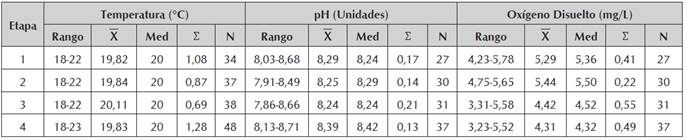

Tabla 5 Valores promedio de las variables operacionales del reactor flujo pistón RFP

Tabla 6 Valores promedio de las variables de control en función del TRC

* Los valores registrados de las variables presentadas corresponden al promedio aritmético del total de muestras tomadas para cada etapa.

La variable Temperatura osciló dentro de un rango de 18 a 23°C, que en relación a la temperatura óptima de un sistema de lodos activados (25 a 35°C), propuesto por ^{Metcalf y Eddy (2003)}, se aprecia que la temperatura al interior del reactor fue más baja; sin embargo, el lodo biológico presentó una remoción satisfactoria lo cual supone que la población microbiana del lodo inoculado ya se encontraba aclimatada para trabajar a estas temperaturas. En general, a temperaturas entre 20 y 45°C se alcanzan eficiencias de reducción de DQO en lixiviados entre el 70 al 80%, dependiendo de la edad del lixiviado y la relación DBO5 /DQO (^{Torres et al., 2014}).

En cuanto al Oxígeno Disuelto (OD), las concentraciones promedio en las 4 etapas estuvieron en el rango 4.31 y 5.58 mg/L en general valores altos que facilitan la oxidación de la materia orgánica. ^{Giraldo y Restrepo (2003)}, señala que se debe asegurar una concentración entre 1 y 3 mg/L para controlar el desarrollo de organismos filamentosos ocasionado por sobreaireación, sin embargo, en otro estudio se encontró poca influencia al disminuir la concentración a 3 mg/L en cuanto a la calidad del floc formado (^{Rodriguez y Osorio, 2014}). En general se estima que, la cantidad de oxígeno requerida oscila entre el 15-30% de la demanda química de oxígeno (DQO) soluble removida (Peng, 2003).

Con base a los datos presentados en la Tabla 6 se observa que hay una disminución en la remoción de materia orgánica a medida que disminuye el TRC, siendo Et4 (5 días) la que presentó menor eficiencia de remoción (80.46%) con una concentración de biomasa en el reactor promedio de 1500 a 3000 mg/L SSV. Lo anterior se puede atribuir a dos condiciones: en primer lugar, el factor de carga (F/M) estuvo muy por encima de lo recomendado 2.20KgDQO/KgSSV.d y segundo, las concentraciones de sustrato en la entrada (So) doblaron las concentraciones máximas de las aguas residuales domésticas que no logran superar 1200mg/L DQO. En un estudio realizado se encontró que, al reducir el tiempo de retención de los lodos de 15 a 7 días, mejoró la sedimentación, pero empeoró la calidad del efluente, debido a que al aumentar la relación F/M disminuye también la tasa de remoción de materia orgánica. Sin embargo, varios estudios concuerdan en que los reactores de flujo pistón favorecen un adecuado macro gradiente de la concentración del sustrato por sus compartimientos que garantice una alta tasa de consumo de sustrato y por ende se pueden manejar relaciones altas de (F/M). ^{Rodríguez y Molina (2017)}.

Comportamiento de remoción de sustrato y de crecimiento celular en función del TRC. Las figuras 3 y 4 representan la influencia de los valores de TRC establecidos sobre la eficiencia de remoción de sustrato y la biomasa presente en el reactor (SSVLM).

Figura 3 Comportamiento de eficiencias de remoción de sustrato

Figura 4 Comportamiento del crecimiento celular SSVLM en función a la edad del lodo TRC.

En la figura 3 se aprecia que para las condiciones de operación de las etapas 1 y 2 se logró la estabilización del sistema a partir de los 20 días de operación, alcanzándose eficiencias superiores al 90% (eficiencia promedio de 94.6% para Et1 y 92.8% para Et2). Para la etapa 3 aunque el sistema alcanzó regularse alrededor de 30 días de operación la eficiencia de remoción promedio no superó el 84%; igualmente, la etapa 4 con tiempo de retención de 5 días presentó mayor inestabilidad y tardó 35 días para alcanzar el estado estacionario propio de sistemas continuos con un máximo de 80% de remoción. Comparando los valores de remoción obtenidos con los valores típicos de remoción para aguas residuales domésticas (superiores al 90%) con TRC que oscila en un rango entre 5 y 15 días, se tiene que dicho rango no aplica como óptimo para aguas residuales con concentraciones de materia orgánica muy altas (superiores a 1600mg/L DQO), como el caso de lixiviados cuyas concentraciones por lo general oscila entre 600 a 12000mg/L DQO (^{López y Sánchez, 2015}).

De acuerdo con ^{Rodríguez y Osorio (2014)}, tiempos cortos de retención celular no permite la producción de sustancias poliméricas extracelulares (SPE) responsables de la biodegradabilidad del sustrato lo que repercute en la calidad del efluente. Para tiempos de retención más prolongados se obtuvo mejores resultados de remoción (Et1 y Et2), considerándose TRC óptimo a partir de 15 días para reactores de lodos activos tipo flujo pistón.

En la figura 4 se aprecia que los TRC de 10 y 5 días (correspondientes a las Et 3 y Et4 respectivamente) no favorecieron el crecimiento celular, manteniéndose entre los 1000 y 2000 mg/L SSV. ^{Von Sperling (2012)} indica que, para que ocurra una correcta adsorción del sustrato en sistemas de estabilización por suspensión el valor recomendado de biomasa en el reactor es de 1500 a 3500 mg/L; la baja concentración de biomasa obtenida se puede atribuir a las altas concentraciones de materia orgánica del lixiviado, ya que factores de carga (F/M) superiores a 0.82 KgDQO/KgSSV.d. pueden provocar shock tóxico en los microorganismos responsables de la degradación (^{Ramos, 2017}) o pueden estimular el aumento de microorganismos filamentosos que provocan el arrastre de SSV en el efluente.

Determinación de constantes cinéticas y estequiométricas del sistema reactor flujo pistón de lodos activados. En las Tablas 6 y 7 se muestran los datos para el cálculo de las constantes cinéticas.

Tabla 7 Coeficientes cinéticos y estequiométricos obtenidos experimentalmente

En la figura 5 se muestra las representaciones gráficas de las regresiones lineales aplicadas para cada uno de los modelos matemáticos asumidos.

Figura 5 Determinación de constantes cinéticas y estequiométricas de consumo de sustrato por regresión lineal

De acuerdo con la figura 5, los datos obtenidos experimentalmente se ajustaron mayormente a los modelos matemáticos de Lawrence y McCarty y Orozco con una correlación de 0.97. De acuerdo con ^{Romero (2005)} algunos modelos como el descrito por Eckenfelder, pueden presentar limitaciones para sustratos con concentraciones muy altas, como la inhibición por sustrato, donde hay una disminución progresiva de la actividad a altas concentraciones, por lo tanto, son poco aplicables para sistemas de tratamiento en condiciones de abundancia (CA).

La figura 6 representa el comportamiento de generación de biomasa (Y) y el decaimiento de la misma (Kd) determinados a partir de los datos obtenidos experimentalmente.

Figura 6 Determinación de constantes cinéticas y estequiométricas de producción de biomasa.

A partir de los resultados obtenidos de las figuras de regresión lineal se obtuvieron las constantes cinéticas de remoción de sustrato y producción de lodo (Tabla 7).

En cuanto a la obtención de los coeficientes obtenidos experimentalmente que se presentan en la Tabla 7 y su comparación con los datos típicos para aguas residuales reportados en la Tabla 8, indican que existe un comportamiento similar en la tasa de consumo de sustrato (k) con un valor de 4.81 d-1 según el modelo de Lawrence y McCarty y de 3.60 d-1 utilizando el modelo Orozco. Situación contraria presentó la tasa de producción de biomasa cuyos valores obtenidos, Y= 0.089 mg SSV/mg DQO y kd =0.02 d-1 se encuentran por debajo del rango típico para aguas residuales, lo que muestra una tasa de crecimiento celular más lenta en el tiempo. Lo anterior se puede deber a altos niveles de nitrógeno y metales pesados que caracterizan los lixiviados y pueden ser inhibitorios o tóxicos para el proceso biológico (Corena, 2008). Por otro lado, los TRC de 5 y 10 días reportaron valores bajos de biomasa (1000-3000 mg/LSSVLM) que al ser graficados hacen que los coeficientes cinéticos sean más pequeños. Sin embargo, el valor de decaimiento (kd) es inferior a la producción de lodo (Y) lo que indica que existe un equilibrio en el reactor.

Tabla 8 Coeficientes cinéticos típicos para aguas residuales en base a DQO.

Por otro lado, la constante de saturación Ks (836.5 mg/L) se encuentra muy por encima de los valores típicos para lodos activados. A pesar que hubo una notable disminución en la concentración de materia orgánica a través del proceso de tratamiento, altos valores de Ks indican que existe poca afinidad de los microorganismos para degradar el sustrato (^{Orozco, 2014}), lo cual concuerda con la baja tasa de crecimiento celular por inhibición debida a exceso de sustrato. ^{Cárdenas et al. (2014)} reportó resultados similares en el tratamiento de aguas residuales de la industria láctea utilizando un reactor discontinuo secuencial con parámetros de operación de 24 horas y una edad del lodo de 20 días de lo cual infiere que, una cantidad de la materia orgánica es degradada y otra es arrastrada y acumulada en el lodo.

Conclusiones

El RFP de lodos activados presentó un comportamiento directamente proporcional entre la remoción de sustrato y el TRC. Los mejores resultados se obtuvieron para TRC de 15 y 20 días correspondientes a Et2 y Et1 al lograrse la estabilización del sistema en un período de operación a partir de 20 días de operación con remociones mayores a 92%, por lo cual se considera un rango óptimo para la biodegradabilidad de lixiviados, rango superior al operado en aguas residuales domésticas y algunas de tipo industrial.

Para altas concentraciones de sustrato (So ≥ 2500 mg/L de DQO), como es el caso que se presenta en lixiviados mediante el sistema de lodos activados RFP con reciclo de lodos se comporta de acuerdo a una cinética química de primer orden, sin embargo las constantes cinéticas obtenidas son muy inferiores a las reportadas en estudios con aguas residuales domésticas e industriales con concentraciones de sustrato por debajo del coeficiente de saturación.

De acuerdo a los parámetros cinéticos estimados la ejecución del sistema de tratamiento de lixiviados puede ser descrita por el modelo de Lawrence y McCarty, por medio del cual se obtuvieron los siguientes coeficientes cinéticos: KS= 836.5 mg/L DQO, k=4.8123 d1, Y= 0.089 mg SSVLM/mg DQO y kd= 0.018 d-1. Las mismas facilitaran proyecciones de diseño del reactor flujo pistón a escalas superiores en condiciones de temperatura similar.
