Implementación de un sistema de telemetría de bajo costo para medición de presiones plantares
Implementation of a telemetry system for low-cost measurement of plantar pressures
Jorge Humberto Torres
Médico general, Msc. Phd. en Ingeniería Biomédica. Profesor de cátedra, Departamento de Ingeniería Eléctrica y Electrónica, Universidad de los Andes. Bogotá D.C., Colombia.
jotorres@uniandes.edu.co
Carlos Ernesto Villarraga
Ingeniero Eléctrico y Electrónico, Msc. en Ingeniería Electrónica y de Computadores. Investigador Centro de Microelectrónica (CMUA), Universidad de los Andes. Bogotá D.C., Colombia.
ca-villa@uniandes.edu.co
Rafael Hernán Polanía
Ingeniero Electrónico, Universidad de los Andes. Bogotá D.C., Colombia.
Ali Ahmed Egel
Ingeniero Electrónico e Industrial. Asistente de Investigación. Universidad de los Andes. Bogotá D.C., Colombia.
a-egel@uniandes.edu.co
Recibido 29 de septiembre de 2006, aprobado 3 de noviembre de 2006.
PALABRAS CLAVE
Comunicación inalámbrica, señal de radiofrecuencia, presión plantar.
RESUMEN
Se implementó un prototipo de comunicación inalámbrica para medición de presiones plantares, empleando un protocolo de comunicación unidireccional y utilizando un microcontrolador y módulos de transmisión y recepción de radiofrecuencia (RF) de bajo costo fabricados por la empresa Linx Technologies (Merlín, Oregon, USA). Se presenta la forma utilizada para detección de errores, codificación y sincronización. La transmisión de datos se realizó a 5 Kbps en las frecuencias disponibles de 315 y 433 MHz. Las frecuencias empleadas para la transmisión y recepción de la señal RF no presentaron niveles de interferencia superiores al umbral de ruido. La transmisión inalámbrica evita el uso de cables y proporciona más comodidad de uso del sistema de medición por un paciente. Detalles de la caracterización de los sensores y del diseño y la implementación del sistema de medición se han reportado previamente [1] [2].
KEY WORDS
Wireless communication, radiofrecuency signal, plantar pressure.
ABSTRACT
A prototype of wireless communication for the measurement of plantar pressures was implemented by employing a one-way communications protocol and by using a microcontroller and low cost modules for RF transmission and reception from the company Linx Technologies (Merlín, Oregon, USA). The method for error detection, codification and synchronization is presented. Data transmission was carried out at 5 Kbps in the available frequencies of 315 and 433 MHz. The employed frequencies for the transmission and reception of the RF signal did not present significant interference above noise level. The wireless communication avoids the use of cables and provides more comfort in the use of the measurement system by a patient. Details of sensor characterization and the design and implementation of the measurement system have been reported previously [1] [2].
INTRODUCCIÓN
En el área de bioingeniería es muy importante la manera como se lleva a cabo la captura, almacenamiento y visualización de datos adquiridos por medio de sensores. Existen situaciones en las cuales se presentan restricciones importantes en cuanto a tamaño, costo, consumo de potencia y geometría de los dispositivos electrónicos. Por esta razón, surge la necesidad de diseñar los sistemas tanto de captura como de almacenamiento de la manera más adecuada posible para la aplicación específica y con el objetivo de cumplir con las restricciones de diseño que se tienen.
Este proyecto estuvo motivado por la necesidad que se tiene de monitorear la presión aplicada a zonas específicas de la planta del pie en pacientes que sufren de pie insensible, como los diabéticos, con el objetivo de detectar picos de presión excesiva y poder diseñar en un futuro plantillas que alerten al paciente y a su médico acerca de la ocurrencia de dichas presiones anormales [1] [2] [3]. Uno de los grandes problemas que afrontan los pacientes con plantas insensibles, particularmente los pacientes diabéticos, es la aparición de úlceras plantares que son de difícil curación y que frecuentemente progresan hasta comprometer estructuras profundas. Eventualmente, pueden presentarse infecciones severas e incluso gangrena que requiere amputación de un segmento de la extremidad inferior. En la literatura médica se describe que un cuidado apropiado del pie diabético puede reducir el riesgo de úlceras plantares en estos pacientes, y dentro de este cuidado es esencial mantener las presiones plantares por debajo de niveles peligrosos para los tejidos. Es necesario tener en cuenta que, para que un sistema de medición de este tipo pueda ser implementado en un país como Colombia, un requisito fundamental en el diseño debe ser un bajo costo, para que a él pueda tener acceso la mayoría de los pacientes considerando los limitados recursos económicos disponibles [1] [2].
Los grupos de Microelectrónica e Ingeniería Biomédica de la Universidad de los Andes han venido trabajando en el desarrollo de un sistema de bajo costo para medición ambulatoria de presiones plantares que almacene los datos (para revisión posterior por un médico especialista) y que pueda alertar al paciente cuando se tienen presiones excesivas aplicadas a puntos específicos en la planta del pie. El sistema en su conjunto involucra el diseño de una plantilla para realizar la medición de presiones y un módulo de almacenamiento de datos y de alerta al paciente en caso de excederse umbrales de presión definidos previamente por el médico tratante. El sistema final requiere utilizar dos plantillas, derecha e izquierda, y, como cada plantilla no puede contener todos estos elementos por limitaciones de espacio y manipulación, el módulo de almacenamiento y alerta va separado y con ubicación preferida en la cintura del paciente. Para eliminar la dificultad y la incomodidad que implica al paciente tener cables conectados entre las dos plantillas y el módulo de la cintura, el sistema realiza la transmisión inalámbrica de los datos adquiridos en las plantillas hacia dicho módulo.
Este artículo se centra en la descripción de la parte del sistema encargada de la transmisión inalámbrica, buscando cumplir con la restricción de bajo costo. Los aspectos relacionados con la adquisición de los datos de presión en las plantillas, incluyendo la descripción de los sensores usados y su caracterización, ya han sido presentados en otros artículos [1] [2].
METODOLOGÍA
Se desarrolló un sistema electrónico que permitiese realizar las tareas de detección, transmisión y almacenamiento de información de presión plantar. El sistema se diseñó para ejecutar estas tareas con base en la utilización de dos plantillas, una para el pie derecho y otra para el izquierdo, cada una conteniendo ocho sensores piezo-resistivos de presión del tipo Flexiforce de la compañía Tekscan (Boston, Massachusetts, USA) [1]. Una vez realizada la detección correspondiente, se obtenían ocho señales en función de tiempo por cada plantilla. La señal de presión de cada sensor individual era muestreada a 25 Hz y convertida a se ñal digital para luego ser almacenada en una memoria temporal. Después del almacenamiento temporal, los datos eran entregados al módulo de transmisión. En cada plantilla se colocó un transmisor para envío de datos a un receptor diseñado para ser portado por un paciente en la cintura [2] [4] [7].
MÓDULO DE TRANSMISIÓN INALAMBRICA
El diseño para la transmisión de los datos se realizó cumpliendo con un protocolo de comunicación establecido. En primer lugar, se debieron tener en cuenta las funciones que debía tener este módulo, las cuales incluía:
El diagrama de bloques para el módulo de comunicación es el siguiente: (Figura 1)
Figura 1. Diagrama de bloques del módulo de transmisión.
Los bloques que se presentan en el diagrama de la figura 1, y que representan los diversos estados del proceso, son los siguientes:
TRANSMISIÓN
En este sub-módulo se lleva a cabo la transmisión inalámbrica de la información en la banda de radio de frecuencia determinada. La manera más habitual de implementar la comunicación inalámbrica es utilizar una sola frecuencia de transmisión, haciendo que la comunicación entre las partes que transmiten y el receptor sea bidireccional por multiplexación de tiempo y sincronizada por el receptor. Sin embargo, esta manera de comunicación inalámbrica exige tres elementos transceiver para nuestro caso. La desventaja de emplear estos dispositivos es que el costo puede ser muy elevado.
Una alternativa para llevar a cabo la transmisión es implementar la multiplexación de frecuencia, donde la comunicación entre los dos transmisores y el módulo de recepción se hace de manera independiente en tiempo y de forma unidireccional, siendo necesario escoger dos frecuencias de transmisión. Utilizando esta técnica se sacrifica eficiencia, pero el costo resulta mucho menor. Las bandas de frecuencias para transmitir están en 433 MHz, cuyo uso es permitido por el Ministerio de Comunicaciones sin ninguna restricción, y 315 MHz, cuyo uso está regulado por el Ministerio.
Por esta razón, la implementación física de los submódulos de entramado, codificación y empaquetamiento se puede llevar a cabo en un mismo microcontrolador. El microcontrolador elegido es el MC68HC908GP32 de la familia de 8 bits de Motorola (hc08) con las siguientes características relevantes para nuestro sistema [8]:
Tabla 1. Características del microcontrolador. [6]
Se escogió este microcontrolador porque posee un conversor con el número de canales requerido en la etapa de adquisición de señal, la memoria y la capacidad de procesamiento necesaria para almacenar los datos adquiridos de los sensores, dos temporizadores internos, uno para llevar el control de los 25 Hertz que se necesitan en el muestreo de los sensores y el otro para llevar el control de la tasa de transmisión, que se debe realizar a 5kbps.
Para la implementación del entramado y transmisión, los dispositivos de la compañía LINX eran nuestra mejor opción en el mercado por costo y tamaño. El costo de la implementación con transceiver estaba por encima de 115 dólares por pareja de transceivers, por lo que desechamos esta alternativa. Los costos para la implementación con transmisores y receptores por separado son los siguientes:
Tabla 2. Costos de los dos pares transmisor-receptor [9].
La mejor alternativa en el mercado era la brindada por la pareja transmisor-receptor de LINX de 10kbps. Sin embargo, para la implementación se empleó la pareja transmisor-receptor de 5kbps debido a que el transmisor de 10kbps se encontraba agotado en el mercado en el momento de compra de los dispositivos. Las características de estos dos transmisores son las siguientes:
Tabla 3. Características de los transmisores [10].
El diagrama de conexiones del transmisor de 5 Kbps es el siguiente:
Figura 2. Esquemático del transmisor [10].
La antena que se seleccionó para llevar a cabo la comunicación fue la sugerida por LINX para sus transmisores de montaje superficial, también de bajo costo.
Figura 3. Esquemático de la antena. [9]
Las características de esta antena RF son las siguientes:
Tabla 4. Características de la antena. [9,11]
ESQUEMÁTICO DEL CIRCUITO DE LA PLANTILLA
El esquemático de la implementación es el siguiente:
Figura 4. Esquemático de los módulos de adquisición y comunicación.
MÓDULO DE RECEPCIÓN
El esquema de la figura 5 muestra el diagrama de bloques general del dispositivo diseñado para la recepción de los datos adquiridos en las plantillas, el cual puede ser portando por el paciente en la cintura. El primer módulo es el de recepción de los datos recibidos de la señal RF, los cuales pasan a un módulo de decodificación. Una vez los datos enviados por el transmisor en la plantilla son recibidos, se guarda la información en el módulo de almacenamiento. Luego de que los datos han sido recibidos por transmisión inalámbrica, han sido decodificados y ya se encuentran almacenados, éstos pasan por un módulo de empaquetamiento de datos para que éstos puedan ser descargados posteriormente a un computador a través de un puerto USB para análisis por el médico. El diagrama de bloques de la figura 5 muestra someramente cómo los datos recibidos inalámbricamente van a ser manejados posteriormente.
Figura 5. Diagrama de Bloques del módulo de recepción
Figura 6. Flujo de datos
Figura 7. Interfaz con computador personal
Figura 8. Pruebas en Tiempo
PRUEBAS Y VALIDACIÓN DEL SISTEMA DE MEDICIÓN
Se desarrolló un software de visualización en tiempo real en LabView y se realizaron pruebas de adquisición de señal. Los datos grabados se graficaron en archivos de Excel para mejor interpretación [1] [2]. A continuación se muestran los resultados de los datos transmitidos y recibidos mediante el prototipo desarrollado.
Figura 9. Pruebas adicionales
DISEÑO GENERAL PARA PROTOTIPO FINAL CON COMUNICACIÓN INALÁMBRICA
En las figuras 10 y 11 se muestran, respectivamente, la ubicación de transmisor y receptor (LINX) en los circuitos impresos del módulo de adquisición y transmisión en la plantilla y del módulo de recepción, almacenamiento y alerta al paciente que va en la cintura.

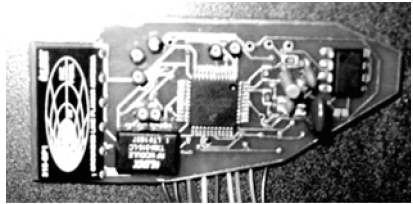

Figura 10. Sistema electrónico de adquisición y transmisión
Figura 11. Sistema de recepción
COSTOS DE PROTOTIPO CON COMUNICACIÓN INALÁMBRICA
Las siguientes tablas muestran los costos globales de un prototipo con comunicación inalámbrica. Pueden notarse los bajos costos de los componentes de transmisión inalámbrica: transmisor RF, receptor RF y sus correspondientes antenas.
Tabla 5. Costos Plantilla
Tabla 6. Costos Sistema Central
CONCLUSIÓN
Se desarrolló un sistema de transmisión inalámbrica para datos adquiridos de presiones plantares. Este sistema de transmisión cumple con los requisitos de la aplicación y tiene un bajo costo en relación con los modelos "transceiver" bidireccionales y los dispositivos comerciales que se encuentran disponibles en el mercado. Las frecuencias empleadas para la transmisión y recepción de la señal RF no presentaron niveles de interferencia superiores al umbral de ruido. La transmisión inalámbrica evita el uso de cables y proporcionan más comodidad al paciente. Las pruebas de validación en pacientes del prototipo diseñado y de los datos de presión medidos apenas se están iniciando y se presentarán en una publicación posterior.
