Optimización de señal de control en reguladores PID con arquitectura antireset Wind-Up

Control signal optimization for PID regulators based on a Wind-Up anti-reset architecture

Ilber Adonayt Ruge Ruge1

1 Ingeniero electrónico, magíster en Ingeniería de Control Industrial. Docente e investigador de la Universidad de Cundinamarca. Fusagasugá, Colombia. iruge@mail.unicundi.edu.co

Fecha de recepción: 26 de febrero de 2011 Fecha de aceptación: 30 de mayo de 2011


Resumen

El presente artículo muestra al lector los métodos de sintonización de controladores PID Kayser-Rajka (KR) y Astrom-Haglund (AH), con el ánimo de evaluar su desempeño frente a algunos métodos convencionales de sintonización como Ziegler-Nichols (ZN). Además, se muestra el método de mejoramiento de la señal de control basado en la arquitectura Antireset Wind-Up.

Palabras clave: Antireset Wind-Up, control, evaluación de desempeño, optimización, PID.


Abstract

This paper shows the reader the methods of tuning PID controllers Kayser-Rajka (KR) and Astrom-Haglund (AH), with the aim of evaluating their performance against some conventional methods like Ziegler-Nichols tuning (ZN). It also shows the method for improving the control signal based on the architecture Antireset Wind-Up.

Key words: Anti-reset Wind-Up, control, performance evaluation, optimization, PID.


1. Introducción

La sintonización de los controladores PID consiste en la determinación del ajuste de sus parámetros (Kc, Ti, Td), para lograr un comportamiento del sistema de control aceptable y robusto de conformidad con algún criterio de desempeño establecido.

Para poder realizar la sintonización de los controladores, primero se debe identificar la dinámica del proceso, y a partir de ésta determinar los parámetros del controlador utilizando el método de sintonización seleccionado.

En la práctica suele aparecer el fenómeno de resetwind-up al arrancar el sistema o en cualquier otra situación en la que surge un error grande durante un tiempo prolongado. Sucede, entonces, que el integrador aumenta su salida para reducir el error aun cuando la señal de control esté saturada. Esto hace que cuando el sistema se acerque al punto de referencia el término integral haya crecido y se sobrepase el valor deseado, ya que la única forma de reducir el valor del término integral es mediante un cambio de signo a su entrada (señal de error).

Para evitar este fenómeno existe un algoritmo denominado anti resetwind-up. El propósito del artículo es mostrar las bondades de este algoritmo frente a las técnicas convencionales de controladores como el PID.

2. Metodología

Para la evaluación de desempeño del controlador PID con optimización de señal de control con arquitectura antireset wind-up, se optó por diseñar inicialmente el regulador PID mediante las técnicas de sintonización de Ziegler-Nichols en lazo abierto y lazo cerrado, Kayser-Rajka y Astrom-Haglund. Esto con el propósito de seleccionar el controlador que ofrezca la mejor respuesta ante una entrada escalón unitario como señal de prueba del regulador y poder comparar el desempeño del controlador con respecto a la incorporación de la arquitectura antireset wind-up para optimización de la señal de control.

2.1 Sintonización de controlador mediante método de Ziegler-Nichols en lazo abierto

Para este método [1 - 3] se debe aplicar una señal escalón unitario a la entrada del sistema a controlar, y determinar los parámetros K, L y T según se muestra en la Fig. 2.

La función de transferencia modelo utilizada para la sintonización del controlador PID, mediante las técnicas mencionadas es:

La respuesta ante una entrada escalón unitario es:

De la Fig. 3 se tiene

K = 1

L = 0,9s

T = 3,8s

Para calcular las constantes Kp Ti y Td del controlador PID, se utilizan las fórmulas mostradas en la tabla 1.

Reemplazando:

2.2 Sintonización de controlador mediante método de Ziegler-Nichols en lazo cerrado

Para este método [1 - 3] se aplica una señal escalón unitario a la entrada, se realimenta el lazo y se determina el valor de la ganancia (Kp) que hace al sistema críticamente estable y se mide el periodo de salida (Pcr).

Se utiliza Matlab [3], [4] como herramienta de simulación para establecer la ganancia crítica del sistema G(s).

Para calcular las constantes Kp, Ti y Td del controlador PID, se utilizan las fórmulas mostradas en la tabla 2.

Reemplazando:

2.3 Sintonización de controlador mediante método de Astrom-Haglund

Este método [5] -[7] incorpora un relé (Relay) que provoca oscilaciones controladas en el proceso que permiten la identificación de características dinámicas del mismo.

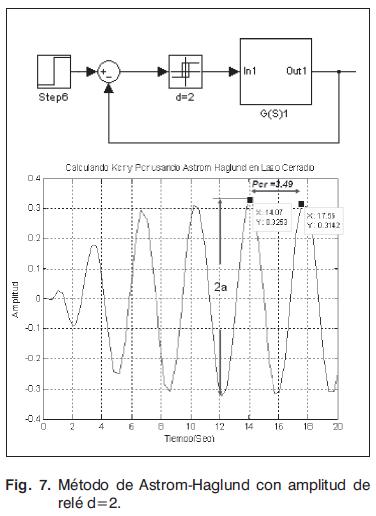

Se utiliza Matlab como herramienta de simulación para establecer los parámetros A y T del sistema G(s) al introducir el relé con amplitud d dentro del lazo cerrado.

Para calcular las constantes Kp Ti y Td del controlador PID, se mide la amplitud de la oscilación de salida (a=0,31) y el periodo del mismo (Pcr=3,49). Se determina el valor de Kcr dado por la siguiente ecuación:

Después se utilizan las fórmulas usadas para Ziegler-Nichols en lazo cerrado de la tabla 2. Reemplazando:

2.4 Sintonización de controlador mediante método de Kayser-Rajka

Este método trabaja similar al método de AH, solo que incorpora un retardo (Transport Delay) después del relé (Relay). Esto también provoca oscilaciones controladas en el proceso que permiten la identificación de características dinámicas del proceso.

Para este método se busca obtener una oscilación controlada de salida, proporcional a los valores de amplitud del relé d y el valor del retardo Td, para que se cumpla el siguiente criterio de diseño:

Donde Tc es el periodo de oscilación de salida del sistema.

Para un valor de Φ=10, se debe encontrar el valor de Td (Transport Delay) para que cumpla el criterio dado en (3), es decir que:

Si d=2 y Td=0,12 (aprox. 4,3/36), de la Fig. 7 se puede obtener que:

Cumpliendo el criterio deseado en (4). De la Fig. 7, el valor para la amplitud de oscilación de salida (a) es:

Ahora, se calcula el valor de Kcr:

Se utilizan las fórmulas de la tabla 2 para determinar los parámetros Kp, Ki y Kd del controlador PID.

3. Resultados

La Fig. 9 muestra la comparación entre los controladores ZN en lazo abierto, ZN en lazo cerrado, Astrom-Haglund y Kayser-Rajka.

Del resultado mostrado en la Fig.9, se observa que la respuesta debida al control PID sintonizado por el método de Kayser-Rajka (KR), ofrece el menor factor de amortiguación (aprox. 32%) y el menor tiempo de estabilización (aprox. 5,5s) con respecto a la respuesta dada por los otros controladores.

3.1 Sistema anti Wind-Up frente a técnica de saturación

En todos los sistemas de control, los actuadores y las señales de salida de los controladores tienen un rango limitado de operación [5]. Una señal de control fuerte disminuye la vida útil de los actuadores del proceso. El método convencional es la adición de saturadores o limitadores a la salida de los controladores para disminuir este efecto nocivo.

3.2 Sistema Antireset Wind-Up

Este sistema consiste básicamente en la saturación del término integral del controlador PID, para impedir el fenómeno de generación de señales de control amplias, debidas a cambios bruscos y grandes de la señal de error [5].

3.3 Arquitectura sistema AntiReset Wind-Up

El sistema consiste en el seguimiento al comportamiento de la señal de control para ajustar el tér-mino integrativo del controlador (si v>u corregir término integral hasta que v=u).

Para evaluar el comportamiento de este sistema, frente al resultado que se obtiene utilizando los sistemas de saturación clásica y sin saturación, se toma como referencia el sistema de control obtenido mediante el método de sintonización de ZN en lazo cerrado, como método clásico analizado en el capítulo VI. La implementación de este sistema usando Simulink de Matlab se muestra en el Anexo A. En esta arquitectura se adiciona el efecto de la variación de la salida al bloque controlador (derivada de la salida) [3] y los valores de las constantes Kp, Ki y Kd del controlador PID son los obtenidos mediante método de ZN en lazo cerrado.

Fig 13

Para una señal de entrada escalón unitario, la Fig. 14 muestra el efecto de la arquitectura anti reset wind-up sobre la señal de control U(s) del sistema de control realimentado.

Es claro apreciar las ventajas de utilizar el sistema anti reset wind-up, ya que permite "suavizar" la señal de control, es decir, amortigua el sobrepico debido al cambio de la señal de referencia (señal escalón). Lo anterior es una característica práctica deseable, puesto que aumenta la vida útil del actuador en la planta.

Los resultados de la Fig. 15 muestran que el sistema anti reset wind-up, además de mejorar las condiciones de la señal de control, también mejora el sobre amortiguamiento de la señal de salida, pasando de un sobre amortiguamiento del 50% con respecto al sistema sin saturación a un 18%.

Otro factor importante para resaltar, es que el tiempo de establecimiento (Setting Time) se mantiene constante para los tres casos analizados (anti reset wind-up, con saturación y sin saturación).

4. Conclusiones

Los sistemas de sintonización de controladores PID como Ziegler-Nichols basan su principio de sintonización en la obtención de la ganancia crítica que hace que el sistema en lazo cerrado oscile, pero cuando el sistema en lazo cerrado es estable para todo Kc este sistema no es aplicable. Es aquí donde técnicas como Kayser-Rajka y Astrom-Haglund cobran interés, dado su característica de incorporar oscilaciones controladas por medio de elementos conmutadores (relay) que también permiten obtener de manera eficiente los parámetros de sintonización del controlador PID.

De acuerdo con los resultados obtenidos con la incorporación del sistema anti wind-up en el lazo de control, la desventaja es que el tiempo de subida (Rise Time) aumenta con respecto a la respuesta del sistema sin limitación. Pero este fenómeno es claro cuando se diseñan controladores, puesto que si se desea mejorar el factor de amortiguamiento, indiscutiblemente se tendrá que sacrificar un poco el tiempo de subida y viceversa.

El efecto más importante de incorporar el sistema anti wind-up en este sistema de control, fue que al mejorar las características de la señal de control; haciéndola menos nociva para los actuadores del sistema, también mejoró el factor de amortiguamiento de la señal de salida. Además, el tiempo de establecimiento se mantiene constante, lo que permite decidir que el comportamiento del sistema anti reset wind-up es adecuado para ser utilizado en la implementación de sistemas de control en áreas de aplicación industrial.
