Introducción
La Sociedad Iberolatinoamericana sobre Úlceras y Heridas (SILAUHE) hizo un llamado para que se adopten las medidas establecidas en el Plan de Acción Mundial para la Seguridad del Paciente 2021-2030, enfocándose en la prevención de lesiones cutáneas relacionadas con la dependencia (movilidad) y promoviendo la investigación y la innovación en pro de la prevención y el tratamiento de lesiones en la piel de personas con movilidad reducida1.
Las úlceras por presión (UPP) son lesiones cutáneas que se generan por la presión prolongada entre superficies duras y los tejidos intermedios2; es decir, el contacto prolongado de, por un lado, el plano óseo del paciente y, por el otro, superficies como camas, sillas o calzado. Estas lesiones ocurren por el bloqueo del flujo sanguíneo debido a la presión prolongada en áreas como caderas, nalgas, talones, codos y hombros; algunas medidas que pueden ser útiles para prevenirlas incluyen mantener la piel seca, cambiar de posición y usar almohadas para aliviar la presión3,4.
Las UPP son multifactoriales, incluyendo edad, morbidez, movilidad, nutrición y nivel de conciencia. La Guía Británica para la Prevención y el Manejo de las UPP en Cuidado Primario y Secundario5 recomienda realizar cambios posturales cada cuatro a seis horas y evitar apoyo prolongado en prominencias óseas, ya que la hipoxia tisular genera este tipo de lesiones. Algunos estudios indican que el sacro, los talones y los isquiones son zonas críticas de lesión, especialmente en usuarios de sillas de ruedas6,7 debido a que por el tiempo prolongado en la misma posición (sentado) el centro de presión (CoP, por su sigla en inglés) se concentra en estas áreas.
El cálculo del centro de masa en humanos es complejo y costoso, pues requiere de dispositivos específicos debido a la forma irregular y a la posición tridimensional de las distintas partes del cuerpo8-10. Este parámetro se puede registrar a través de dispositivos que reconozcan las fuerzas y el desplazamiento del CoP como el Wii Balance Board® o plataformas de fuerza utilizadas en diversas investigaciones11-15. Sin embargo, no hay sistematización en la extracción y análisis de datos, y no existe una normativa para el diseño reglamentado de cojines antiescaras16,17. Por tanto, monitorizar parámetros corporales mediante dispositivos de asistencia es clave para prevenir lesiones y evitar tratamientos quirúrgicos18,19.
Teniendo en cuenta lo anterior, se han realizado diversas investigaciones sobre el tema. Por ejemplo, Ma et al.20 diseñaron un método para monitorizar la postura de los usuarios de sillas de ruedas inteligentes mediante un cojín inteligente con siete sensores de presión e inerciales que advierte sobre posturas incorrectas a largo plazo; Zemp et al.21 desarrollaron una silla de oficina instrumentada con sensores de fuerza y aceleración para evaluar la frecuencia de diferentes posiciones al sentarse en sillas de oficina; Tsai et al.22 propusieron un sistema de reconocimiento de posturas al sentarse llamado SPRS (Sitting Posture Recognition System) con 13 sensores en caderas y silla para reconocer con precisión las posturas al sentarse, y Gupta et al.23 diseñaron un sistema de monitorización de la postura con acelerómetros y giroscopios, analizando la precisión del predictor.
De igual forma, los estudios de Dicianno et al.24, Ding et al.25 y Yang et al.26 desarrollaron mecanismos que detectan posturas prolongadas e inclinan el asiento o respaldo, integrando acelerómetros para registrar inclinaciones del usuario. No obstante, en los trabajos mencionados, aunque se midió el CoP, los instrumentos analizados y desarrollados no fueron validados en términos de repetibilidad y precisión27, a pesar del desarrollo de hardware y software en el área.
Teniendo en cuenta lo anterior, el objetivo del presente estudio fue calibrar y validar un prototipo de plataforma de bajo costo que registre la distribución del CoP a través de un protocolo de medición que analice la exactitud del sensor mediante repetibilidad y error de medición. Para la validación se evaluó la asimetría del CoP, determinando su desplazamiento en zonas de apoyo como isquiones y sacro en usuarios de silla de ruedas. De igual forma, se presenta un estudio de casos que respalda la validación de sensores y calibración, y que demuestra que los resultados experimentales concuerdan con lo esperado.
Métodos
A continuación, se describe el hardware y software de la plataforma desarrollada, la cual fue diseñada para ser de bajo costo, portátil y capaz de realizar mediciones exactas y repetibles del CoP que se calcula a partir de los datos obtenidos de celdas de carga y vinculados a la fuerza peso.
La calibración de la plataforma diseñada se realizó mediante un análisis de repetibilidad y cálculo de error, para lo cual se compararon mediciones sensadas con un juego de pesas patrón estándar (número de serie: AA2509) certificado por el Laboratorio de Calibración del Instituto Nacional de Tecnología Industrial, Argentina (INTI) y el Servicio de Acreditación de la Argentina (SAC)28, de las cuales se hizo uso de aquellas que conforman 1kg (una de 500g, dos de 200g y una de 100g) con el objetivo de asegurar la consistencia y precisión del sistema.
Desarrollo de hardware y software
El dispositivo diseñado está compuesto por dos bloques, el hardware y el software. El primero consiste en cuatro celdas de cargas tipo Strain Gauge de carga máxima de 50kg debido a que las celdas de carga empleadas eran de medio puente con galgas extensiométricas29. Se utilizaron resistencias de alta precisión de 1 kiloohm (KΩ), con una tolerancia del 1%, dos módulos HX711 y una placa llamada Beeduino® 256030,31. A continuación, se describen sus características:
Estructura: dos láminas de MDF (Medium Density Fibreboard) de 20mm de espesor, 45cm de frente y 50cm de profundidad (que se corresponden con el ancho y la profundidad promedio del asiento de una silla de ruedas, Figura 1A) en las cuales se ubicaron los cuatro sensores de carga: dos sobre el eje X a 12,5cm a cada lado del origen y dos sobre el eje Y a 15cm hacia delante y atrás del origen. Ambas tablas se separaron por una esfera de cristal que hace de pivote para que la tabla superior se mueva de acuerdo a la fuerza de apoyo que se ejerze sobre la misma, siendo este el origen (0,0) de las coordenadas X y Y. Se consideraron valores positivos para X los movimientos de la persona hacia su izquierda y negativos los movimientos hacia su derecha. De manera similar, los valores positivos sobre Y denotaron los movimientos hacia atrás y los negativos, los movimientos hacia adelante.
Electrónica: cada sensor es una celda de carga que mide la fuerza peso. La configuración de las galgas extensiométricas es un puente de Wheatstone, por lo que soporta hasta 200kg (Figura 1B).
Fuente: imágenes obtenidas durante la realización del estudio.

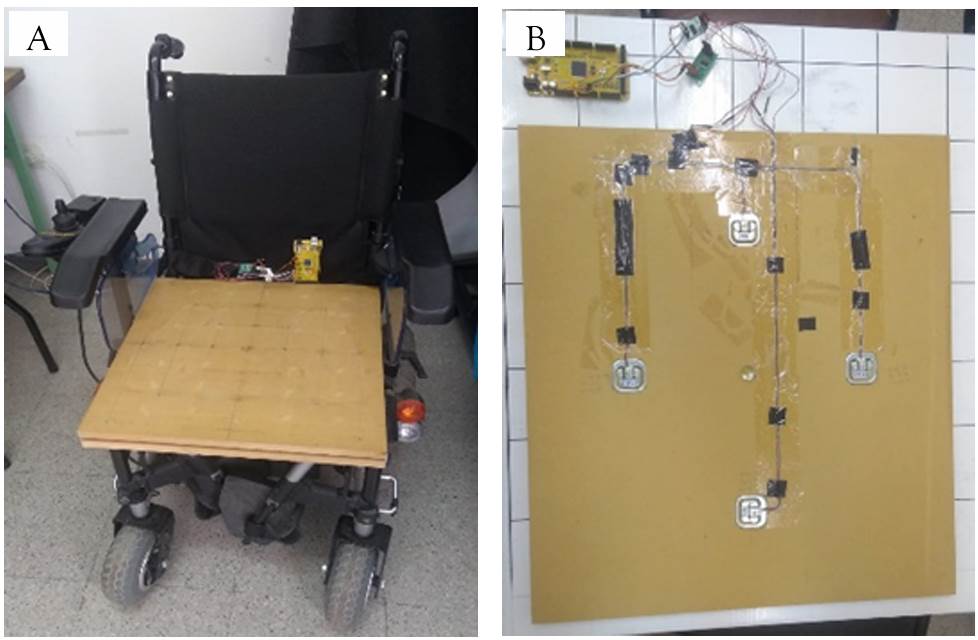

Figura 1. Plataforma diseñada. A) ubicación de la plataforma en la silla de ruedas; B) ubicación de los sensores en la plataforma.
Las celdas se vinculan a dos módulos HX711 que son transmisores que las conectan con la placa Beeduino® y poseen un conversor AD de 24b para adquirir los datos de cada eje.
El segundo bloque, es decir el software, corresponde al programa Arduino IDE® mediante el cual se obtuvieron los datos. Con la información recolectada se busca medir la magnitud del peso en los dos ejes (X y Y) mediante el uso de celdas de carga. Los ejes Xy Y se calibran con base en datos empíricos y luego se establece la comunicación por puerto serie con una computadora, la cual recibe los datos y los procesa en el programa Phyton®, obteniendo los valores de desplazamiento del CoP del paciente sobre la plataforma. Este proceso se realiza con un guión desarrollado con el propósito de adquirir datos desde Beeduino® a través de una conexión serial y almacenarlos en un formato estructurado utilizando el módulo Pandas. Posteriormente, se crea un DataFrame que incluye las columnas correspondientes al tiempo transcurrido y al peso registrado para las coordenadas X y Y, se exporta y almacena en un archivo Excel.
Finalmente, estos datos son procesados para obtener el CoP a partir de la estimación de la descarga de peso en las coordenadas X y Y.
Calibración
Para evaluar la medición de las celdas de cargas se realizó un proceso de calibración de manera experimental en diferentes mediciones colocando una masa patrón de 500g sobre cada sensor en X y en Y.
Configuración del sistema de referencia: el 0,0 se colocó en el centro de la plataforma, constituyendo este el origen de las coordenadas de peso y los ejes X y Y (Figura 2). Teniendo en cuenta que las celdas del eje X se encuentran a 12,5cm del centro, se marcaron puntos a la mitad de distancia desde el centro a la celda, a 6,25cm a cada lado del centro (X1 y -X1) y a 18,75cm hacia cada lado del centro en el eje X (X3, -X3), o sea, a 1,5 veces la distancia entre la celda y el origen. De forma similar se hizo sobre el eje Y, sabiendo que cada celda se encuentra -Y1 se ubicaron a 7,5cm (la mitad de distancia de la celda al centro) y a 22,5cm (1,5 veces la distancia de la celda al centro) por delante y por detrás del centro tanto para Y3 como para -Y3.
Fuente: elaboración propia.

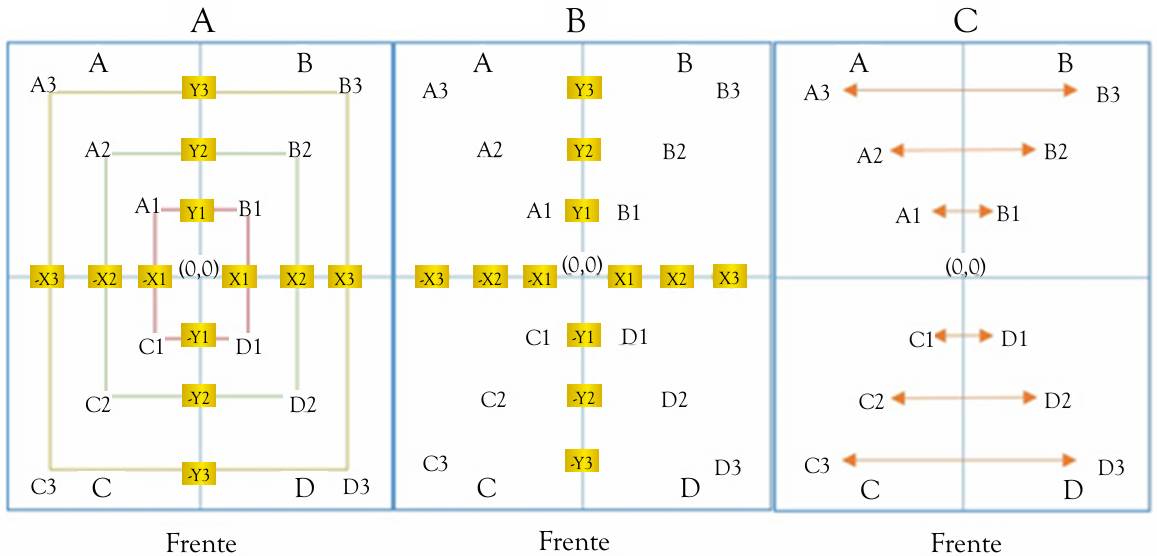

Figura 2. Configuración del sistema de referencia. A) zonas comprendidas entre los puntos de intersección de ejes; Zona 1: rojo, Zona 2: verde y Zona 3: marrón; B) esquema de cuadrantes y de puntos de intersección de ejes para cada cuadrante; C) relación entre zonas espejo.
De esta manera, la plataforma quedó dividida en cuatro cuadrantes (A, B, C y D) con zonas de intersección entre ambos ejes y se marcaron puntos de intersección de ejes (Figura 2A).
Se realizó un protocolo basado en la repetibilidad y medición en zonas de intersección de ejes, en ambos casos se efectuaron 40 mediciones, tal como se explica a continuación:
Protocolo de repetibilidad sobre celdas en los ejes X y Y
Sobre cada una de las cuatro celdas se realizaron 40 repeticiones de la medición estática con una masa patrón de 500g. Se estableció dicha cantidad de repeticiones pensando en un futuro número aproximado de pruebas a realizar con pacientes. En cada una de las repeticiones se calculó la media del peso registrado durante 20 segundos según la ecuación 1:
donde es la media de los datos obtenidos y es la cantidad de datos (10 por segundo).
La desviación estándar (σ) se calculó marcando los límites L1,2, tal como se evidencia en la ecuación 2:
Protocolo para zonas de intersección de ejes
Se determinaron tres zonas de sensado de datos, las cuales están comprendidas de la siguiente manera: Zona 1, aristas generadas entre los puntos A1, B1, D1 y C1; Zona 2, aristas generadas entre los puntos A2, B2, D2 y C2, y Zona 3, aristas generadas entre los puntos A3, B3, D3 y C3 (Figura 2B). Sobre cada uno de los puntos donde se interceptan los ejes (A1, A2, A3, B1, B2, B3, C1, C2, C3, D1, D2, y D3) de los cuadrantes se tomaron 10 medidas en aumento progresivo de pesos, desde 100g hasta 1.000g. Para el análisis de resultados se utilizó la ecuación 3 para calcular el Ep (error porcentual):
donde Mr es la media registrada del pesaje realizado, Me es la medida esperada de acuerdo a la peso patrón y Pu es el peso utilizado.
Protocolo para validación de plataforma
El protocolo se basó en la medición con pesos asimétricos en zonas espejo. Se abarcó la mayor cantidad de zonas a medir siguiendo la distribución de distancias respecto al origen (Figura 2b):
Protocolo para medición con asimetría de pesos
El procedimiento consistió en ajustar un desequilibrio inicial de magnitudes colocando 500g en un lado y 100g en el lado espejo (luego se hizo a la inversa), incrementando gradualmente del lado más ligero hasta igualar los 500g. Este proceso generó un total de 10 mediciones en cada uno de los diferentes pares de zonas espejo (Figura 2C). La ecuación 4 representa las coordenadas del punto medidas sobre las zonas 1, 2 y 3; en esta se considera el peso en X sobre los cuadrantes A y C PAC, B y D PBD, A y B PAB y para el peso en Y, y finalmente C y D PCD
donde i={1,2, ... ,12) representa la cantidad de mediciones realizadas y
el factor que pondera el peso sobre cada una de las zonas.
Resultados
La información recolectada se dividió en tres bloques según el protocolo utilizado para la toma de datos; estos fueron repetibilidad, zona de intersección de ejes y asimetría de pesos.
Repetibilidad

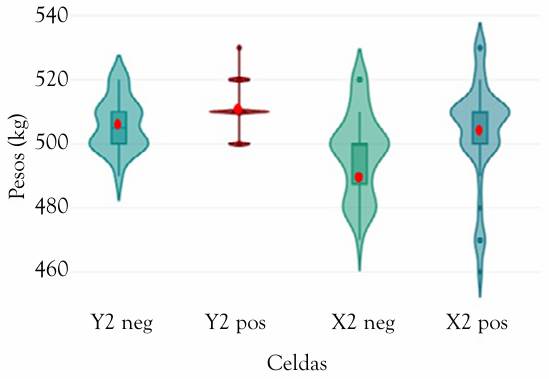

Con los datos obtenidos de las 40 evaluaciones se realizó un análisis estadístico descriptivo. Según este análisis, tal como se observa en los gráficos de violín (Figura 3), en cada uno de los conjuntos de datos presentados la mayor densidad se ubicó alrededor de la media, representada con un punto rojo.
El valor de las mediciones de los datos se ubicó dentro de dos desviaciones estándar a partir de la media para cada celda medida (Tabla 1).
Zonas de intersección de ejes
Al realizar el registro sobre las zonas de intersección de los ejes X y Y en cada uno de los cuatro cuadrantes, las medias para los puntos registrados en la zona 1 (zona intermedia entre la celda de carga y el origen) fueron de 0,5 veces el valor registrado sobre las celdas tanto para X como para Y. Cuando se tomó registro sobre la zona 2, el valor hallado en X y en Y fue para ambos el valor de la masa utilizada, y al alejarse del centro e ir a la zona 3, los valores fueron de 1,5 veces el peso de la masa utilizada tanto para X, como para Y, tal como se observa en la Tabla 2, donde se expresan las medias para cada zona según la masa colocada. La Tabla 3 muestra el error porcentual calculado.
Tabla 2. Media de pesos registrados por zonas y error en base al peso esperado.
| Zona | Masa utilizada (gramos) | Medida esperada (gramos) | Medias registradas (gramos) | Error porcentual (%) |
|---|---|---|---|---|
| 1 | 100 | 50 | 53,75 | 3,75 |
| 2 | 100 | 100 | 98,75 | 1,25 |
| 3 | 100 | 150 | 148,75 | 1,25 |
| 1 | 200 | 100 | 103,75 | 1,88 |
| 2 | 200 | 200 | 198,75 | 0,63 |
| 3 | 200 | 300 | 300 | 0 |
| 1 | 300 | 150 | 150 | 0 |
| 2 | 300 | 300 | 291,25 | 2,92 |
| 3 | 300 | 450 | 442,5 | 2,50 |
| 1 | 400 | 200 | 202,50 | 0,63 |
| 2 | 400 | 400 | 392,50 | 1,88 |
| 3 | 400 | 600 | 593,75 | 1,56 |
| 1 | 500 | 250 | 255 | 1 |
| 2 | 500 | 500 | 495 | 1 |
| 3 | 500 | 750 | 747,50 | 0,5 |
| 1 | 600 | 300 | 301,25 | 0,21 |
| 2 | 600 | 600 | 595 | 0,83 |
| 3 | 600 | 900 | 895 | 0,83 |
| 1 | 700 | 350 | 356,25 | 0,89 |
| 2 | 700 | 700 | 691,25 | 1,25 |
| 3 | 700 | 1.050 | 1.045 | 0,71 |
| 1 | 800 | 400 | 402,5 | 0,31 |
| 2 | 800 | 800 | 787,5 | 1,56 |
| 3 | 800 | 1.200 | 1.192,50 | 0,94 |
| 1 | 900 | 450 | 458,75 | 0,97 |
| 2 | 900 | 900 | 892,50 | 0,83 |
| 3 | 900 | 1.350 | 1.340 | 1,11 |
| 1 | 1.000 | 500 | 502,50 | 0,25 |
| 2 | 1.000 | 1.000 | 988,75 | 1,13 |
| 3 | 1.000 | 1.500 | 1.491,25 | 0,88 |
Fuente: elaboración propia.
Tabla 3. Resultado de la sumatoria para pesos asimétricos en zonas espejo.
| Zonas | Masa patrón en X (gramos) | Masa patrón en Y (gramos) | Resultado, en X (gramos) | Resultado, en Y (gramos) |
|---|---|---|---|---|
| A1 | 500 | 500 | -250 | 250 |
| B1 | 100 | 100 | 50 | 60 |
| Res. X/Y | -200 | 310 | ||
| A2 | 500 | 500 | -500 | 500 |
| B2 | 100 | 100 | 100 | 110 |
| Res. X/Y | 400 | 610 | ||
| A3 | 500 | 500 | -1.490 | 1.500 |
| B3 | 100 | 100 | 100 | 90 |
| Res. X/Y | -1.390 | 1.590 | ||
| C1 | 500 | 500 | -260 | -250 |
| D1 | 100 | 100 | 50 | -50 |
| Res. X/Y | -210 | -300 | ||
| C2 | 500 | 500 | -500 | -500 |
| D2 | 100 | 100 | 100 | -100 |
| Res. X/Y | -400 | -600 | ||
| C3 | 500 | 500 | -1.500 | -1.500 |
| D3 | 100 | 100 | 100 | -110 |
| Res. X/Y | -1.400 | -1.610 |
Fuente: elaboración propia.
Asimetrías de pesos
Según el protocolo para medición con asimetría de pesos, se observó que al poner un peso de 500g sobre A1 y 100g sobre B1, zona donde se refleja ½ del peso colocado, la ∑x resulta empleando la ecuación 2, -250+50= -200; esto indica que sobre este eje hay un desplazamiento del CoP hacia la derecha del centro y la ∑y es de 500+100*½= 300, que refiere un desplazamiento hacia la parte posterior de la plataforma. Los valores más representativos se muestran en la Tabla 3, ya que se obtuvieron en total 10 datos por cada una de las seis zonas espejo. De esta manera, según la ecuación 2 el resultado indica la zona hacia donde se encuentra la mayor presión y se está produciendo una asimetría de presiones indicando puntos de apoyo donde se ejerce una mayor fuerza peso.
Estudio de casos y validación de uso
A continuación, se realizan las mediciones de la variación del CoP con el objetivo de analizar el comportamiento de las mediciones con pesos aproximados al rango de pesos antropométricos. Para esto se utilizó un grupo de cuatro voluntarios, los cuales fueron escogidos tratando de incluir diversidad de edades y pesos con el objetivo de poder tener un rango de medición con amplia variabilidad. El rango etario fue desde 10 hasta 43 años, el peso varió entre 30kg y 87kg y la talla osciló entre 130cm y 172cm; esta amplia distribución en los voluntarios garantiza la generalización de los resultados.
Cada voluntario firmó el consentimiento informado y a todos se les explicó el protocolo y que este era un experimento no invasivo y sin riesgos para la salud humana. Para el caso de los menores de edad, sus padres fueron quienes firmaron el consentimiento informado.
Para la prueba se planteó un protocolo en dos pasos:
En una primera sesión, a los voluntarios se les tomaron las medidas antropométricas de peso y talla, y se les pidió que se sentaran sobre la plataforma lo más centrado posible. Guiados por el profesional, permanecieron quietos, con la espalda recta, las caderas y las rodillas a 90° de flexión, y los brazos colgando al costado del cuerpo sin apoyarlos en la plataforma ni sobre los muslos. El registro de los datos en este primer paso se realizó durante 20 segundos.
En otra sesión, sentados sobre la plataforma, a los voluntarios se les indicó que realizaran un movimiento lento de inclinación del tronco hacia delante, que volvieran al centro, luego hacia atrás, de nuevo al centro y que luego se desplazaran a un lado y al otro, siempre pasando por el centro (desplazamiento anteroposterior y mediolateral del CoP). El registro de los datos en este segundo paso también se realizó durante 20 segundos.
Durante el primer paso del protocolo, en los gráficos de cada uno de los voluntarios (Figura 4) se observó que la nube de puntos se concentra en una pequeña región que aparece desplazada del origen debido a que las personas no se posicionaron exactamente en el centro de la plataforma. Sin embargo, los datos muestran con claridad que los registros se agrupan en torno a las zonas de mayor descarga, es decir, alrededor del CoP.
Fuente: elaboración propia.

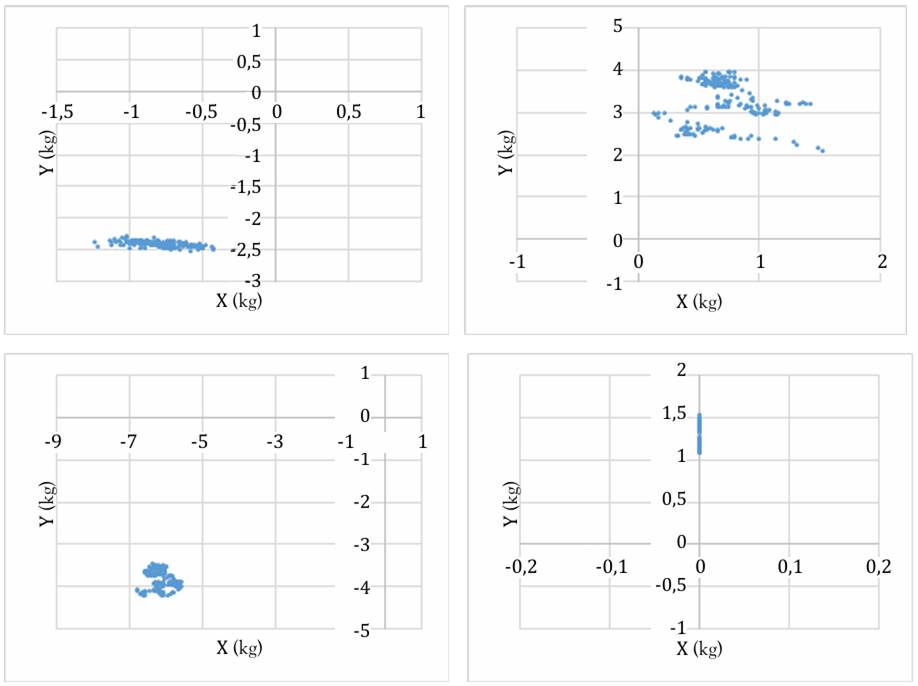

Figura 4. Nube de puntos del centro de presión según el paso 1 de protocolo.

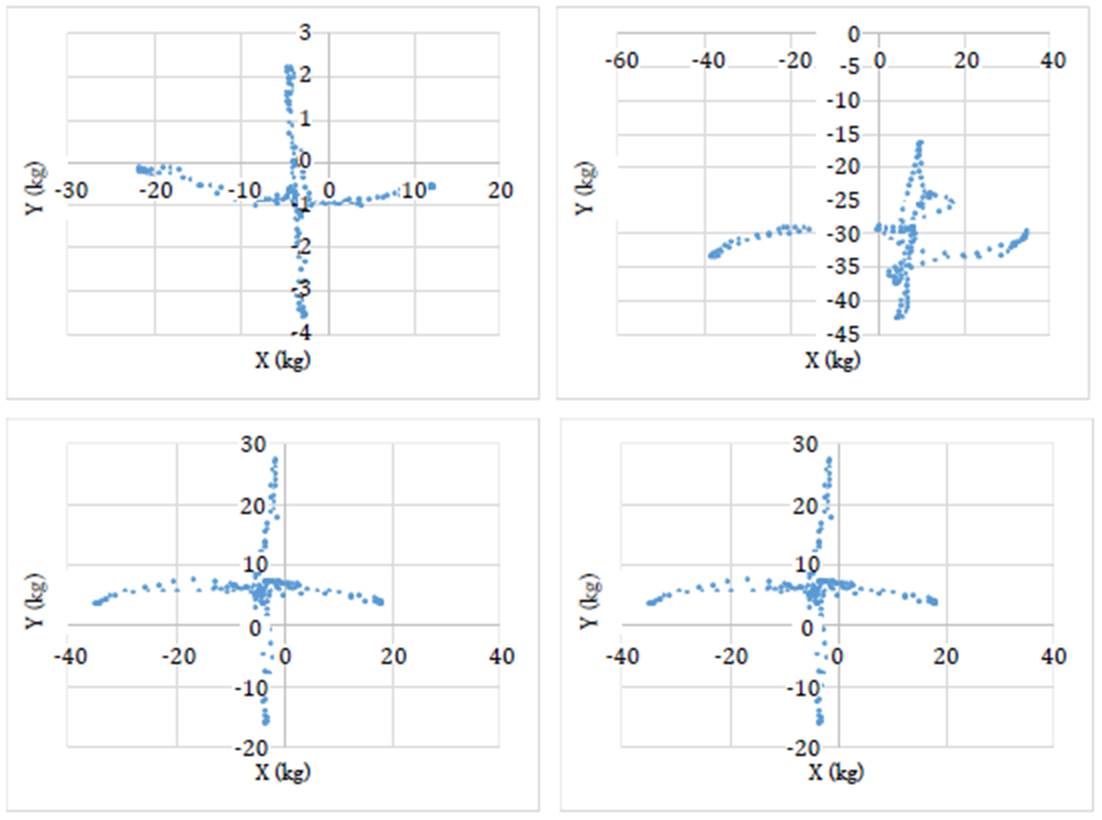

En el segundo paso del protocolo se observa cómo el CoP acompaña al desplazamiento en la medida que cada voluntario realiza los movimientos indicados (Figura 5).
Discusión
Los resultados obtenidos en el proceso de calibración y validación de la plataforma diseñada cumplen con el objetivo del estudio y demuestran un riguroso proceso metodológico no observado en otros trabajos similares. Las mediciones realizadas son repetibles y consistentes con errores dentro de los parámetros aceptables para el peso de un ser humano. Específicamente, los datos se encuentran dentro de dos desviaciones estándar en términos de repetibilidad y el error porcentual no supera el 3,75% en las zonas de intersección de ejes.
Estos resultados permiten establecer criterios de exactitud para la plataforma, confirmando su capacidad para realizar mediciones fiables, A pesar de que las celdas de carga empleadas son de bajo costo y cada una soporta hasta 50kg, al estar conectadas en puente completo logran soportar hasta 200kg, lo cual es adecuado para su uso con personas adultas. La validación también evidenció que, frente a cargas asimétricas, el sistema permite estimar correctamente los puntos de descarga de la fuerza peso.
Se ha comprobado que puede utilizarse para estimar las variaciones del CoP, tal como se pudo observar en los datos sensados en el estudio de casos y validación de uso. Dichas estimaciones del CoP se realizaron en condiciones estáticas y dinámicas, mostrando resultados precisos en los diferentes usuarios que presentaban características variables en peso, edad y talla. Se demostró que la plataforma es capaz de identificar zonas de presión con precisión, lo que sugiere una posible correlación entre dichas zonas y los puntos de apoyo prolongado en el tiempo.
A futuro, se plantea continuar con el desarrollo y la mejora del sistema. Entre las propuestas se encuentra el rediseño de la plataforma en cuanto a materiales, contemplando la posibilidad de una estructura acolchada tipo cojín, lo cual implicaría un redimensionamiento de las celdas de carga. Además, se prevé el desarrollo de un software capaz de estimar un centroide de las fuerzas en la nube de puntos generada por el CoP y que podría integrarse a un sistema de alarma que notifique al usuario o a su cuidador cuando se detecte una descarga prolongada de peso sobre una misma zona, sugiriendo un cambio de posición para prevenir la aparición de UPP.
